產品介紹
本款動態二維碼門禁讀頭配合“立碼開門”或“智能一碼通”微信小程序使用，采用動態二維碼作為用戶的身份憑證（也支持感應IC卡、二代身份證、手機NFC等識別方式），用戶使用的動態二維碼都是短時有效，不怕被人復制或盜拍，安全性非常高。當有客人來訪時，用戶還可以使用小程序生成一個限時、限次的二維碼截屏發送給客人手機微信，客人就可以使用該二維碼圖片刷碼開門，沒有收到二維碼的訪客也可以由前臺/保安使用小票打印機打印二維碼臨時小票給他開門，非常有效地解決了訪客問題。
動態二維碼門禁讀頭掃描紙質二維碼和手機屏幕上二維碼均可快速識別，采用先進的射頻接收線路設計及嵌入式微控制器圖像識別，識別能力強，識別速度快的特點?？蓮V泛應用于門禁系統、通道閘系統、電子消費系統、手機二維碼登機等領域，適用于各種應用的高性能和多功能的二維碼與卡片數據采集工具，它使用了Datalogic Scanning最新的數字成像技術，可快速讀取識別碼。通過微信小程序生成動態限時限次加密二維碼，韋根輸出小程序卡號給門禁控制器（超時超次后無輸出），也可以刷感應IC卡、二代身份證、手機NFC、銀行卡和FM1208CPU卡韋根輸出給門禁控制器。感應IC卡或二維碼在門禁讀頭上工作時，讀卡器識別到感應卡或二維碼序列號信息，門禁讀頭將這些序列號信息通過韋根通訊協議發送至門禁控制板，門禁控制板對該信號進行合法和非法的判斷，從而實現開門與否，后臺系統對本次指令自動進行記錄和實時監控。
由于動態二維碼門禁讀頭可以讀取感應IC卡，結合門禁控制器使用可以滿足客戶一卡通的管理需求，即可用一張卡來作為門禁、考勤、在線巡更、會議簽到、食堂餐廳售飯、小賣部消費、梯控、水控等一卡通系統的安全、有效的應用。適用于各種領域，例如辦公大樓、智能小區、高檔別墅、機場、地鐵、車站、圖書館、寫字樓、影劇院、廠礦企業、會展中心、體育場館、旅游景點等社會公共場合的門禁管理系統中。
各種應用場景：
1）業主平時出門無須帶卡/鑰匙，只須帶上手機即可，進門時只需點開小程序就可以顯示一張10分鐘有效的二維碼，然后將手機屏幕靠近動態二維碼門禁讀頭就可立即開門。
2）來了貴客，自已又不在家/公司，只須點開小程序（默認生成十分鐘有效的二維碼）然后截屏轉發（微信/QQ/彩信等）給客人手機就可，客人就可以使用此截屏二維碼圖片開門,該二維碼圖片只是十分鐘有效，非常安全。
3）某客人約定說等下要過來，用戶只須點開小程序，然后設置一個8小時內、1次有效的二維碼，然后截屏轉發給該客人手機，該客人就可以在設定的時間內，在同一個門上開門一次，就算在有效時間內該客人使用過1次之后轉發給別人也無效了。
4）沒有智能手機的業主，平時也仍然可以使用感應IC卡開門。當他們有客人來訪時，客人可以在大門保安處登記，并由保安手機生成一個臨時二維碼，讓客人手機拍照下來，該客人就可以使用該照片在設定時間內開門。（也可以用小票打印機打印出來給客人）
產品特性
■門禁讀頭識讀能力強
采用優質的芯片技術，動態二維碼門禁讀卡器的識讀能力強，既能識讀手機屏幕上的二維碼，也能識讀紙張印刷的二維碼。
■自動感應，高速識讀
對于各種手機液晶屏幕和紙張二維碼，只要在識別窗口的范圍內，都能實現自動感應，高速識讀，反應速度快，反應時間僅需0.1秒。
■RS485通訊接口
門禁讀頭可以采用RS485通訊的方式設置讀頭參數，比如韋根輸出格式、二代證物理卡號輸出格式等，還可以備份門禁讀頭綁卡數據。理論上，通信速率在100Kbps及以下時，RS485的最長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而有所差異。
■多種識別方式
識別方式功能強大，支持動態二維碼、感應IC卡、二代身份證、手機NFC卡、銀行卡等識別方式。
■動態二維碼識別功能
動態二維碼相比靜態二維碼具有更高級別安全功能，動態二維碼都是短時有效，不怕被人復制或盜拍，安全性非常高。轉發給別人使用時，只能在有效的時間內使用。當有客人來訪時，用戶可以使用微信小程序生成一個限時、限次的二維碼截屏發送給客人手機微信，客人就可以使用該二維碼圖片刷碼開門，例如用戶設置一個1小時內、1次有效的二維碼，然后截屏轉發給該客人手機，該客人就可以在設定的時間內，在同一個門上開門一次，就算在有效時間內該客人使用過1次之后轉發給別人也無效了。
■韋根輸出功能
動態二維碼門禁讀頭采用標準韋根26/34輸出功能，可以接入我司XK系列、MK系列、TM系列和A系列門禁控制器?？梢暂敵鲇脩鬒C卡卡號或微信小程序卡號給門禁控制器，用戶門禁權限由門禁控制器來控制。
■感應補光燈設計
自帶感應補光燈設計，當周圍環境比較暗的情況下，補光燈自動亮起，提高識別準確率，便于白天黑夜都能清晰掃碼，不論白天黑夜，只要動態二維碼觸發即可識讀，燈光柔和不傷眼，輕松掃描條碼。
■LED指示燈
門禁讀頭LED指示燈默認一直閃綠燈，當識別成功時，LED指示燈常亮綠燈2秒并且蜂鳴器“嘀”一聲提示。如果是小程序二維碼綁定感應IC卡的話，用戶連續刷卡或二維碼5次后LED指示燈紅綠交替快速閃爍，并且蜂鳴器長“嘀”一聲。
■應用各種領域
針對二維碼識別有較高安全要求，可以內部人員和外來訪客都能刷動態二維碼進出的門禁系統、自動廣告門通道、通道閘機系統等專業門禁領域。
■選配遮光防雨罩
門禁讀頭安裝在戶外使用，在陽光下讀手機二維碼時，由于屏幕反光，應盡量避免陽光直射門禁讀頭中心鏡頭。遮光防雨罩的尺寸為150mm(L)×103mm(W)×80mm(H)，具有一定的防雨功能，避免雨水侵入門禁讀頭造成設備損害。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
AS26-DMS200-IC |
產品名稱 |
長方形款動態二維碼/感應IC卡/二代身份證/NFC多方式識別門禁讀頭。 |
|
識讀模式 |
CMOS |
識讀碼制 |
QR二維碼（屏幕碼、紙質碼）。 |
|
識讀精度 |
≥5mil |
識讀距離 |
3～10cm（0～3cm為盲區，二維碼與鏡頭之間須保持3cm以上的距離）。 |
|
識讀角度 |
360度 |
識別卡類型 |
支持感應IC卡、二代身份證、FM1208 CPU卡、銀行卡和手機NFC。 |
|
二維碼識別速度 |
＜0.5秒 |
韋根輸出接口 |
韋根26/34輸出。 |
|
二維碼觸發方式 |
自動感應。 |
通訊接口 |
RS485通訊，可備份綁卡數據和設置讀頭參數。 |
|
讀卡距離 |
2～7cm |
鏡頭識讀范圍 |
上下/左右80度。 |
|
讀卡速度 |
≤0.3秒 |
補光燈 |
補光燈自動感應，光線暗時自動亮起。 |
|
工作電壓 |
DC 12V |
LED指示燈 |
LED閃綠燈，識別成功后LED燈亮綠燈2秒并且蜂鳴器“嘀”一聲提示。 |
|
工作溫度 |
-10℃～60℃ |
外觀尺寸 |
114mm(L)×74mm(W)×21mm(H) |
|
工作濕度 |
5%～95% |
選配產品 |
遮光防雨罩（尺寸：150×103×80mm） |

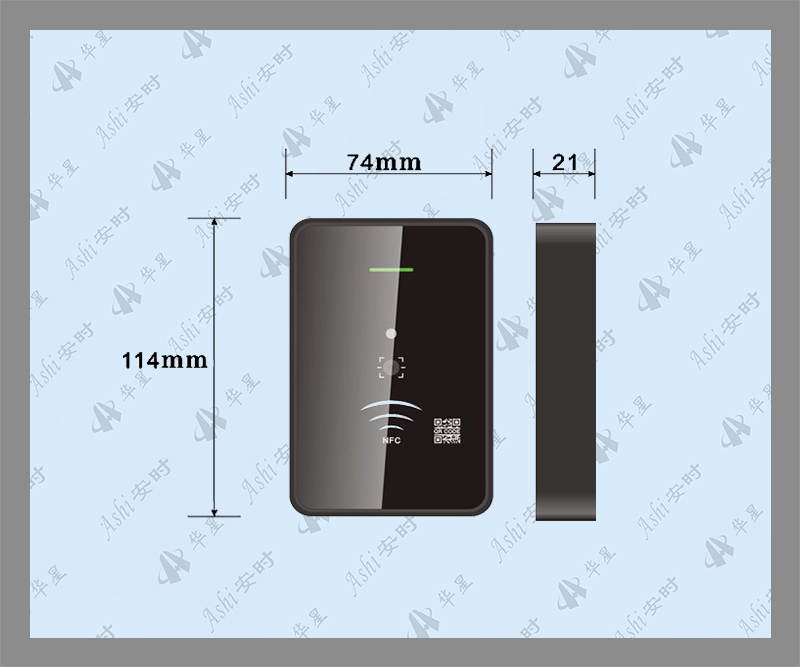

產品外觀尺寸圖
圖1--產品外觀尺寸圖
產品接線說明
J8接口信號說明：
|
管腳 |
說明 |
線色 |
備注 |
|
1 |
WG D1 |
白色 |
韋根輸出，可當讀頭使用，輸出用戶卡號。 |
|
2 |
WG D0 |
綠色 |
|
|
3 |
TTL-RXD |
紫色 |
TTL數據接收。 |
|
4 |
TTL-TXD |
藍色 |
TTL數據發送，透傳輸出二維碼數據。 |
|
5 |
RS485B |
黃色 |
1）透傳輸出二維碼數據。 2）可與電腦通訊完成參數設置、數據導入/導出、程序升級等。 |
|
6 |
RS485A |
橙色 |
|
|
7 |
DC12V+ |
紅色 |
接門禁專用電源+12V。 |
|
8 |
GND |
黑色 |
接門禁專用電源GND。 |
門禁讀頭使用說明
動態二維碼門禁讀頭支持讀頭模式，采用標準韋根26/34格式輸出用戶IC卡卡號/小程序卡號，可直聯我司各型號門禁控制器（可以與XK系列、MK系列、TM系列和A系列門禁控制器相連）。在讀頭模式下，感應IC卡和小程序二維碼的開門權限都是由門禁控制器的軟件來管理，用戶的二維碼則是由“立碼開門”微信小程序來生成，用戶關注小程序后就會立即生成一個固定卡號，物業將此卡號當成一張IC卡的卡號來授權管理即可，具體操作如下：
1）感應IC卡授權：感應IC卡直接在門禁控制器配的發卡器和管理軟件上授權。
2）二維碼授權：
方法一：用戶關注微信小程序“立碼開門”后，會自動生成一個固定卡號，用戶將此卡號告訴物業（或門禁管理員），物業將用戶的卡號收集后，在門禁管理軟件中輸入或批量導入小程序卡號并授權開門權限。
方法二：物業或門禁管理員只需發行授權用戶IC卡的權限，然后交給用戶，由用戶自己持感應IC卡在門禁讀頭上連續刷5次后（10秒內完成），再刷一次自已小程序二維碼就實現了二維碼與感應IC卡綁定。用戶刷二維碼后門禁讀頭輸出的是感應IC卡卡號，只要此感應IC卡能開門，二維碼也就可以開門。用戶如果有多個門的權限，則在每個門上綁定一次就可以了。（建議門禁權限很多的用戶就直接用小程序卡號在門禁管理軟件中授權并下傳到每個門禁讀頭上）
用戶持同一感應IC卡和小程序在同一門禁讀頭上重復以上綁定流程就將解除綁定，解除后用戶刷二維碼讀頭輸出的是小程序卡號。
若用戶IC卡丟失了，則可以在門禁管理軟件中將感應IC卡掛失，然后換張新卡重新綁定即可，將會覆蓋之前的綁定信息。

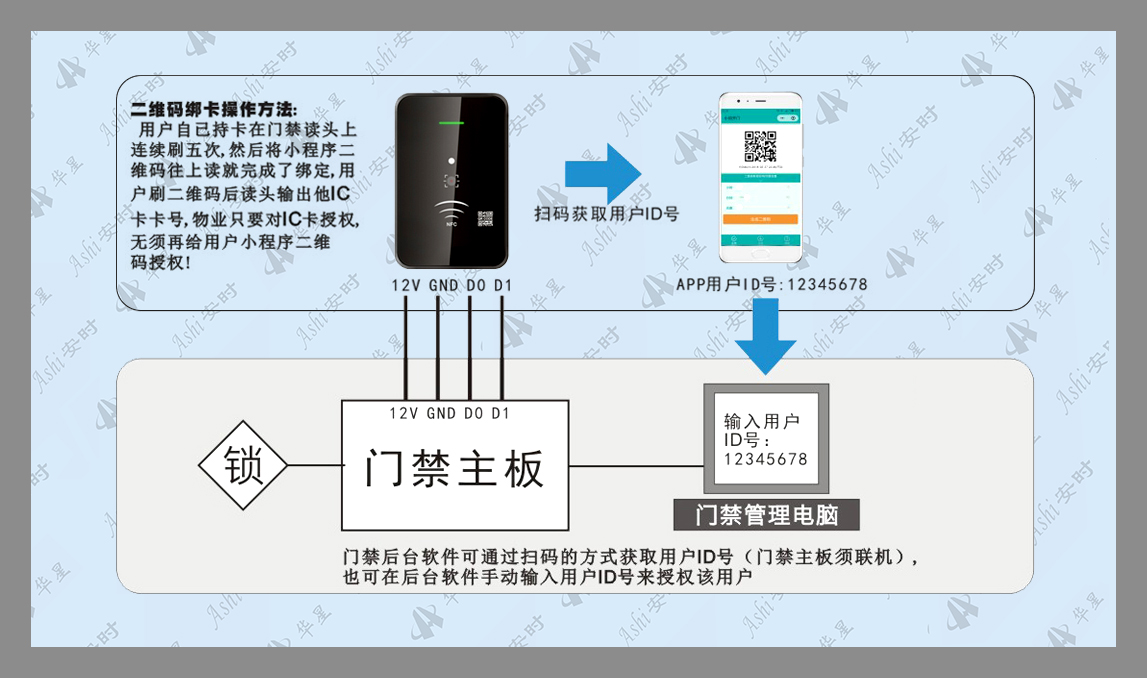

圖1--作為門禁讀頭使用操作方法圖示
微信小程序使用說明
本款動態二維碼門禁讀頭配合“立碼開門”或“智能一碼通”微信小程序使用。微信小程序只在首次關注或刪除重新關注時才會使用網絡，平時使用時不需要手機網絡，可脫網運行，具體功能和使用方法可以在小程序的“幫助”界面查看。
◆ 微信小程序須配合我司動態二維碼讀頭使用，點開小程序注冊后，可生成固定唯一的卡號。只需將此卡號提交給門禁管理員授權，便可快速將原有門禁系統升級為手機門禁，原有用戶卡可以繼續使用。
◆ 用戶每次點開小程序，會立即顯示一個經過加密的限時限次動態二維碼（默認10分鐘有效不限次），把手機上的二維碼靠近二維碼讀頭即可開門。
◆ 手機顯示的二維碼可截屏轉發給來訪客人開門，可設定該二維碼的有效時間（1分鐘～24小時）和在同一門禁上使用次數（0～9次，0表示不限次），手動設定好時間和次數之后需要點擊“生成二維碼”重新刷新后再截屏轉發，本系統具有非常高的安全性，極大便利了對訪客的管理。
◆ 若您的門禁設備（本款設備不支持藍牙功能）和本手機都支持藍牙4.0（BLE）,則可以在小程序主頁界面下劃屏幕或搖一搖手機調用藍牙遠距離開門（手機須打開藍牙功能，藍牙開門有效距離約5米內），若在同一個門禁上別的手機可以藍牙開門而自己的不行，請確認手機是否支持藍牙4.0并且藍牙是否開啟，部分機型需要在系統設置里面將微信的所有權限全部開啟才能夠調用藍牙開門，操作如下：設置—應用和通知—權限管理—微信—設置單項權限—信任此應用。
◆ 若您的門禁設備或手機不支持藍牙4.0或者您不想使用藍牙開門，您可以在小程序注冊頁面中將小程序藍牙開門功能關閉，這樣劃屏或搖一搖都不會有任何反映。

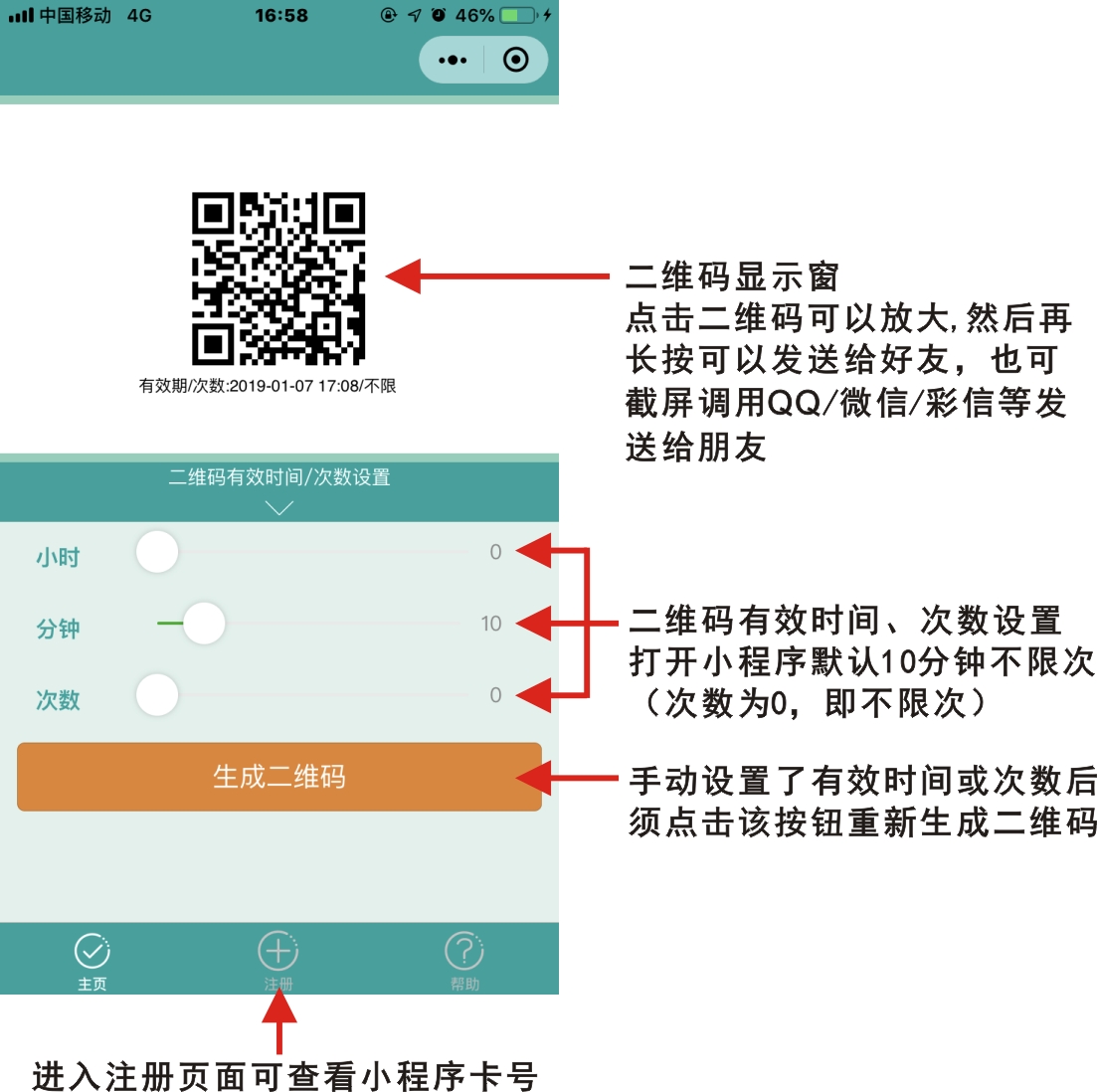

圖2--立碼開門微信小程序示意圖

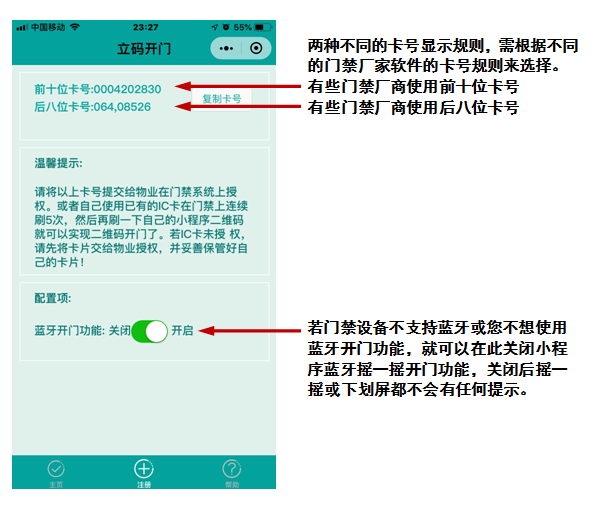

圖3--立馬開門小程序藍牙功能開啟示意圖
