產品介紹
在傳統的感應卡消費系統中，使用的是射頻識別（RFID）技術，消費者僅憑一張感應IC卡來對感應IC卡消費終端機進行消費使用。使用感應IC卡消費時，感應IC卡片需要隨身攜帶，對于經常忘帶或丟失感應IC卡的人員來說已經很不便捷了，然而在現實生活中，使用手機付款的消費概念已經遍及全國各地了。因此，這些傳統的使用感應IC卡消費的技術已經無法滿足現在的手機信息時代。
如今全民手機信息時代，生活中大家都習慣了二維碼掃一掃的生活，這是一個近幾年來移動設備上超流行的一種編碼方式，為了迎合大眾的方式，我們杭州華星引領一卡通市場也走向二維碼時代。杭州華星推出的在線實時二維碼感應IC卡消費系統，所有設備實時通訊，高效率讀卡、掛失、解掛、充值等操作。設備統一網絡TCP/IP通訊，可實時傳輸數據，同時還可以通過手機微信和支付寶支付，迎合目前市場需求，是行業備受青睞的消費系統。
在線實時消費系統客戶端安裝在本地電腦服務器，服務端部署在阿里云平臺或者通過花生殼構建一個固定IP域名訪問環境，讓阿里云微信服務端穩定安全的和本地電腦服務器握手通訊。二維碼消費機通過TCP/IP網絡通訊連接到本地電腦軟件，實時和軟件通訊。二維碼消費機收到需要收費多少錢的指令后（在消費機上按金額確認執行），往本地電腦軟件發送指令，本地電腦軟件往阿里云微信服務端發送指令，阿里云微信服務端收到指令后生成對應的二維碼，下發給本地電腦軟件，本地電腦軟件再通知二維碼消費機顯示出二維碼圖案。這種方式屬于云部署消費系統的方式，可以實現微信公眾號綁定感應IC卡消費、微信付款碼消費、支付寶付款碼消費。如果用戶不需要用到微信公眾號綁定感應IC卡消費的，可以不需要云平臺，只需要在本地部署服務器即可，這種本地部署的方式也支持手機微信和支付寶付款碼支付。
本設備由第四代感應技術研發而成，掛式網絡型液晶顯二維碼感應IC卡實時消費機，雙面LCD超大液晶顯示屏，帶背光，設備有TCP/IP網絡數據通訊方式。本設備有靈活的消費模式，可實現自由消費、定額消費、菜單消費等多種消費模式，也可以在消費的時候進行級別補貼直接到賬，根據用戶不同的級別補貼不同的金額，可設置16個不同的用戶級別以及每個級別是否清零功能。在消費系統管理中心，進行統一發卡、掛失、解掛、注銷等操作，可以把每一臺消費機里的每一筆刷卡數據，都可以通過TCP/IP網絡實時傳輸?shù)焦芾碇行姆?wù)器里面。實時消費系統可發卡100萬張卡，可以掛失100萬個黑名單，二維碼消費機可通過TCP/IP網絡與計算機通訊。二維碼實時消費系統，用戶的金額一般存于消費系統服務器數據庫個人卡號名下，消費機連接服務器用于完成對卡片的扣款操作，交易記錄實時上傳至服務器數據庫。消費系統的發卡和充值的工作由發卡機完成。充值也可以不需要把卡拿到電腦旁邊，直接在消費系統上輸入金額提交即可。本系統廣泛應用于校園、企業、政府機關的食堂、超市、美食城、會所、游樂園等內部收費的場合，實現交易和結算的電子化、智能化，提高用戶的管理效率和管理手段，是校園、企業一卡通的最主要組成部分。
產品特性
■實時消費
消費機通過TCP/IP網絡實時通訊，在實時通訊工作模式下，設備消費數據可實時傳輸?shù)椒?wù)器數據庫中。
■二維碼支付功能
二維碼支付方式有手機自助掃描或手機被動掃描這兩種支付方式，這兩種方式可在管理軟件上自助設置，但只能選擇其中一種，也就是說二維碼消費機要么通過手機自助掃描消費機上的二維碼完成消費，要么消費機外接二維碼掃描槍或掃描平臺通過手機被動掃描手機上的二維碼完成消費。
注意：二維碼消費機外接掃描平臺時，需要下單時給消費機開U口給掃描平臺供電。
手機自助掃描消費機上的二維碼完成消費：這種情況下，需要申請微信公眾號以及阿里云服務器，微信公眾號需要開通微信認證和微信支付功能，用戶關注微信公眾號后，通過在管理軟件上發卡登記過的手機號注冊，跟管理軟件制卡后的卡號綁定，綁定后即可在微信公眾號上看到自己卡的信息，包括卡內余額、微信消費記錄等信息。消費時，用戶只需要打開微信公眾號里面的微信消費掃一掃即可掃描消費機上顯示的二維碼完成消費，消費完成后扣除用戶卡內的余額。
提醒：消費扣除的并不是微信本身賬戶里的金額，微信或支付寶本身賬戶里的掃一掃是不起作用的。
出示二維碼被消費機上外接的掃描槍或掃描平臺掃描完成消費：第一種情況使用微信賬戶、支付寶賬戶出示付款碼被消費機外接的掃描槍或掃描平臺掃描完成扣款消費，扣除的是微信賬戶或支付賬戶里面的金額。這種情況需申請微信商戶支付功能、支付寶商戶支付功能或者第三方支付平臺（聚好付商戶平臺）。第二種情況與上面手機自助掃描消費機上的二維碼的條件是一樣的，打開手機關注的微信公眾號，找到微信消費里面的生成二維碼即可被掃描槍或掃描平臺掃描后扣款，這種情況扣除的是用戶IC卡里面的金額。
注意：如果以上消費方式【微信公眾號（主掃和被掃）、微信賬戶（被掃）、支付寶（被掃）】都需要具備，需提供云服務器、申請自己的微信公眾號并微信認證以及開通微信支付功能。
■消費系統開卡容量大
每臺消費機可處理100萬張卡片，掛失黑名單容量100萬個，消費記錄不限制實時上傳至服務器數據庫，保證數據安全。設備掉線或連接不上服務器時會進行報警提示。
■數據通訊方式
消費機標配標準的TCP/IP網絡端口，支持跨網段、跨網關網絡連接，網絡傳輸穩定可靠，標準TCP/IP通訊協議設計，使得跨網段、跨網關，復雜環境的網絡連接輕松實現，適合在復雜的網絡環境中使用。選用TCP/IP通訊方式，運行穩定，方便設備擴展和系統升級，不存在終端數量的限制，只需要擴展網絡端口即可無限增加系統終端，支持?jǐn)?shù)據高速、實時上傳服務器。
■靈活的消費模式
可實現自由消費、定額消費、菜單消費等多種消費模式。各種消費模式可由系統管理員自行設置，既可以用輸入金額方式收費，又可以用定額方式收費，還可每臺機設置不同的定額消費值。各種消費模式、數值可直接在消費機上設置，也可通過管理軟件設置。（注：各種消費模式的消費金額除了必須在0.01-9999.99元之間，還受制于單筆最高限額。單筆最高限額用戶可自由設置，但設置數值須低于9999.99元。）
◆自由消費：通過鍵盤自由輸入消費金額，消費金額從鍵盤上按數字和小數點，按【確認】鍵后進行扣款，支持金額相加、相乘和取消操作。在自由消費模式下可以輸入大于0且小于9999.99元的消費金額，可以相加也可以相乘。輸入消費金額后，按【確認】鍵，便可刷卡消費。也可以先把卡片放到感應區，再輸入消費金額后按【確認】鍵消費。在未輸入消費金額的時候，把卡片放到感應區可以查詢此卡的余額。消費完成后，設備界面會顯示當前消費的金額與消費之后卡內余額。
◆定額消費：也稱定值消費，按照設定的定額，無須操作，刷卡即扣款，消費金額以消費機上定值金額為準，刷卡按定值金額進行扣款寫卡。機器處于定額消費模式且啟用了分時段定值后，當持卡人刷卡消費時，機器會根據當前時間段對應的金額自動扣款。如果啟用時段固定金額功能，當持卡人刷卡消費時，機器會根據時段固定金額自動扣款。機器設定了固定時間段（可自定義設置四個時間段）后，當持卡人刷卡消費時，若刷卡的時間不在固定時間段設置的時間范圍內，機器會提示并拒絕作業。若固定時間段沒有設置時間，則持卡人24小時都可以刷卡。在定額消費時請注意：卡片放到感應區就會扣錢，不能像自由消費那樣去查詢余額。
◆菜單消費：在軟件中設置好菜單信息管理，將每個菜單的名稱和單價設置好，以及每個菜單所對應的按鍵號，按鍵號所設置的范圍值為1～999，例如，1號是紅燒茄子15元，2號是番茄炒蛋12元，消費時，只需要輸入1+2，機器自動根據菜品的單價累加進行扣款，方便使用，最多支持999種菜品。后臺管理中心可以查詢每條消費記錄的詳細信息，包括菜單的名稱、單價、交易數量以及交易的金額。也可以匯總出當天或當月（日期可以自定義設置）的每一個菜單的交易總額。
■多功能的消費設置
可設當日用餐時段，用餐時段可設置范圍1～4個時間段，可設置每個時間段的限制額度和限制次數。例如，當日最大限額50元，當日最大限次3次，只需要設置一個用餐時段即可，可設置用餐時段00：00～23：59，這段時間內限額50元，限次3次。當然也可以設置多個時間段的限額限次功能，限額設置范圍0～99999元，限次設置范圍0～255次。
■可設置時段固定金額功能
當設置消費機為時段固定額消費時，固定額消費可設置4個時間段，每個時間段的固定消費額可以不同，設置通過后臺軟件進行，修改方便。在設定的有效時間段內允許刷卡，并按照設置金額自動扣款。
■優惠管理功能
◆消費打折：軟件后臺設置一個優惠活動名稱，以及活動的起止時間，例如，五一活動，設置開始時間2018-05-01 00：00至結束時間2018-05-03 23：59，消費滿300以上優惠打8折，消費的最低金額和最高金額可自定義設置，優惠的折扣也可以自定義設置，以及本次活動適用于哪些用戶級別。當消費人員掃描二維碼付款時，消費機按折算出來的折扣金額自動扣款，不需要收費人員人工折算。
◆充值贈送：軟件后臺設置一個優惠活動名稱，以及活動的起止時間，例如，五一活動，設置開始時間2018-05-01 00：00至結束時間2018-05-03 23：59，充值滿300以上贈送金額50，充值的最低金額和最高金額可自定義設置，贈送的金額也可以自定義設置，以及本次活動適用于哪些用戶級別。當消費人員充值金額時，系統自動會按設定好的贈送金額直接充到該充值用戶的賬戶上。
■級別補貼管理功能
用戶級別啟用自動補貼功能后，該級別的用戶可按月或每季度自動補貼到賬，是否清零可自定設置，補貼日期和清零日期可自定義設置。
■異常自動報警
對于非法卡、掛失卡、注銷卡、余額不足卡、超次卡、消費超額卡，不僅不能消費，而且刷卡時終端會進行語音報警提示。
■多功能的系統配置
消費機標配中文語音播報功能，設備支持系統管理軟件在線時鐘校準。
■語音播報功能
刷卡正常消費時，消費機進行語音播報“本次消費XX元”；超過每餐設置的消費次數時，消費機上顯示“限次”并播報語音“限次”；超過有效期的卡片到餐廳消費機上刷卡使用時，消費機上顯示“注銷卡”并播報語音“注銷卡”；當用戶拿著注銷過的卡片、白卡或者別的系統上的卡片在消費機上使用是沒有任何反應的，此外，還可以播報“余額不足”、“請重新刷卡”、“掛失卡”、“無效卡”、“限額”、“不在消費時段”等各種真人語音播報。
■設備密碼可修改
在設備主界面按【功能】鍵：輸入“00000”（默認是5個“0”），按【確認】鍵進入功能菜單。可由用戶系統管理員自行更改進入【功能】菜單密碼。如需更改進入【功能】菜單密碼，在當前界面按【確認】鍵，輸入5位（0-9之間）密碼，再次按【確認】鍵即可。
■結構性好
雙面LCD超大液晶屏顯示，帶背光顯示，清晰可靠，方便用戶和操作者。消費時，液晶顯可顯示姓名、消費額及卡余額；查詢時，將卡放置消費機上，液晶顯可顯示姓名、卡號及卡余額，操作方便，顯示直觀。消費時，消費機可進行語音播報“本次消費XX元”和語音錯誤提示，使工作人員和消費者雙方對消費明確、明了。感應IC卡最大存儲金額為150萬元，單筆最大消費金額為9999.99元（用戶可在此數值以下自行設置），最大計費精度為0.01元。采用全新外觀模具設計，加厚型高強度ABS工程塑料，白色噴漆，不易掉色，更環保耐用。機器機殼采用全封閉流線型，防塵、防油污、防靜電處理，能在各種惡劣環境下工作使用。采用高強度硅膠電腦式按鍵設計（敲擊鍵盤），按鍵大，使用手感好、壽命長，長時間使用不疲勞。
■可靠性高
高可靠電路設計，數據存儲采用NVSRM芯片，停電數據長久保存，芯片內含電壓自動檢測保護電路，遇電壓不穩定，可以保護數據不丟失或錯亂。采用高可靠的上電復位電路，確保系統工作正常后，方可讀寫存儲芯片中的數據，確保數據萬無一失。系統軟件具有數據備份和數據恢復功能。
■停電無憂
電源多級穩壓，抗干擾能力強；消費機內帶后備電池，停電可持續工作4小時左右。
■設備操作簡單
按【統計】鍵可顯示當日消費機消費的總金額和總次數；按【取消】鍵可取消當前操作金額，進行另外設定；按【確認】鍵是對當前操作的確認，可以進行消費操作。
◆ 【0】－【9】數字鍵：用于輸入0－9數字。
◆ 【●】小數點鍵：小數點后的數字單位為“角”。
◆ 【+】加號鍵：在自由消費狀態下做消費額累加。
◆ 【▲】上翻鍵：在空閑狀態下，可查詢上筆消費信息。在【功能】設置中做功能選項往上翻頁，在【統計】狀態下切換消費總筆數和消費總金額。
◆ 【▼/X】下翻/乘號鍵：在【功能】設置中做功能選項往下翻頁，在【統計】狀態下切換消費總筆數和消費總金額。在輸入消費金額時做相乘運算。
◆ 【統計】鍵：統計當日消費機消費的總金額、總消費筆數。
◆ 【打印】鍵：打印上一次消費小票。
◆ 【取消】鍵：返回消費界面。
◆ 【功能】鍵：進入功能菜單。
◆ 【確認】鍵：確認當前操作。在自由消費模式下，按此鍵相當于重新輸入上一筆的消費金額。
■各種報表查詢
◆人員信息表：可按開戶時間、所屬部門、卡號、姓名、手機號、用戶級別查詢?nèi)藛T信息，這些人員信息可導出和打印出報表。
◆換卡信息表：可按統計時間、所屬部門、卡號、姓名、操作員查詢換卡的信息，這些信息可以導出和打印出報表。
◆銷卡信息表：可按統計時間、所屬部門、卡號、姓名、操作員查詢換卡的信息，這些信息可以導出和打印出報表。
◆增減明細表：可按消費時間、所屬部門、增減類別、機號、姓名、卡號等信息查詢并導出或打印報表。
◆增減匯總表：可按統計時間、所屬部門、用戶卡級別、統計方式等信息查詢并導出和打印出報表。
◆消費明細表：可按消費時間、所屬部門、消費類型、機號、姓名、卡號、區域等信息查詢并導出和打印出報表。
◆消費匯總表：可按統計時間、所屬部門、用戶卡級別、機號、操作員、統計方式等信息查詢并導出和打印出報表。
◆菜單消費明細表：可按消費時間、所屬部門、消費類型、機號、姓名、卡號、消費菜單等信息查詢并導出和打印出報表。
◆菜單消費匯總表：每個菜單名稱、單價、銷售的數量和銷售的總額統計出來，可按設備機號分別統計出來，并可導出和打印出報表。
◆收支匯總表：包含自定義的匯總?cè)掌?、所有人的增減現金的次數和金額以及補貼增減的次數和現金匯總并打印出報表。
◆線上支付表：按時間查詢消費者微信或支付寶支付的金額、支付的時間、機號等信息并可導出和打印出報表。
◆線上支付匯總表：按時間日期查詢微信或支付寶支付的次數、微信或支付寶支付的金額額、支付的總額和總筆數等信息并可導出和打印出報表。
■售后服務無憂
一年免費保修，終身維護，保姆式服務讓您使用無憂。
■功能強大的管理軟件
◆可通過管理軟件進行消費日限次、月限次、時段限次，日限額、月限額、時段限額。
◆可通過管理軟件對有效消費時間段進行設置，在有效時段以外無法消費，且每個刷卡時段的設置金額隨時間段自動調整。
◆可通過管理軟件進行刷卡間隔時間的設置，在設置的時間間隔未到不允許重復刷卡。
◆可通過管理軟件進行卡類級別設置、編號設置等信息，實現消費的靈活性。
◆可以進行消費機器分組，消費之后可以按不同的組別進行消費記錄的統計。
◆可設置用戶卡有效期及有效時間、金額并允許隨時修改，實現消費的規范化。
◆可設置卡用戶級別16種，級別名稱自定義設置，如貴賓卡、會員卡、臨時卡等。
◆自動統計金額、修改機號等功能。
◆可以查看各類統計表，如每日增減匯總表、每日消費匯總表、個人增減統計表、個人消費匯總表等，還可以進行數據檢查。
◆支持局域網（或帶VPN功能的廣域網）的多個發卡中心的管理：在需要對多個地區連鎖機構進行管理的情況下，借助內部局域網或VPN網絡，采用我公司專業的C/S結構軟件，由管理中心直接通過內部局域網或VPN網絡對管理軟件和發卡設備進行管理，可實現多臺工作站即多地區子系統的管理。
■特殊功能
◆可選配：外接打印模塊（支持小票打?。⒍S碼掃描槍或掃描平臺。
◆可選配機型：通過消費機升級內部固件程序，消費機可作充值機或補貼機使用。
◆二次扣款功能：例如有些公司每一餐的第一次消費會給員工補貼，第二次再來刷卡的話就沒有補貼了，按原金額來扣費。
◆因錯退還功能：此功能是管理員誤操作導致扣款金額不對使用的，例如刷卡扣款5元的，由于管理員不小心按錯了按鍵，刷卡扣款了8元，需要因錯退還操作。此功能在軟件中的交易管理里面的消費管理菜單中，選擇要退還的消費記錄即可退還該消費金額。
■適用范圍
校園、企事業、機關單位餐廳、美食城、游樂園、小超市、閱覽室及內部其它消費場合。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
ZF76-WWZ |
讀卡模塊 |
工作頻率為13.56MHz的感應M1卡讀卡模塊。 |
|
系統開卡量 |
100萬張 |
卡片類型 |
工作頻率為13.56MHz的感應IC卡（M1卡）。 |
|
掛失黑名單 |
100萬個 |
卡類設置 |
16種消費等級卡，可實現不同折扣與補貼。 |
|
刷卡感應距離 |
3～8cm |
消費模式 |
自由消費、定額消費、菜單消費等多種消費模式。 |
|
通訊方式 |
TCP/IP通訊 |
通訊速率 |
TCP/IP通訊方式，10/100M自適應。 |
|
讀寫時間 |
＜0.3秒 |
聯機數量 |
在TCP/IP網絡通訊方式下，可聯機數量達9999臺。 |
|
計費精度 |
0.01元 |
支付方式 |
支持感應IC卡、微信公眾號綁卡消費、微信賬戶、支付寶賬戶支付。 |
|
最大數據位數 |
7位 |
語音播報 |
支持中文語音播報功能和語音錯誤提示，可播報消費金額。 |
|
工作環境溫度 |
0℃～50℃ |
狀態指示燈 |
刷卡面板處有三個LED狀態指示燈，電源正常通電情況下，指示燈常亮紅色；正常刷卡情況下指示燈亮白色閃爍；錯誤指示燈亮綠色閃爍。 |
|
工作環境濕度 |
10%～90%RH |
面板顯示 |
雙面LCD超大液晶屏顯示（卡片最大存儲金額：150萬元，單筆最大交易金額：9999.99元，不能透支）。 |
|
外接電源 |
220V AC/50Hz |
時段設置 |
4個消費時間段設置，可各時段限次/限額。 |
|
工作電壓 |
DC 12V |
后備電池 |
有，可供設備斷電持續工作4小時。 |
|
工作電流 |
1.5A |
適用范圍 |
校園、企事業、機關單位餐廳、美食城、游樂園、小超市、閱覽室及內部其它消費場合。 |
|
工作功率 |
動態小于2W |
軟件數據庫 |
SQL Server。 |
|
產品顏色 |
白色 |
外型尺寸 |
285(L)×200(W)×80(H)mm。 |
|
語言選擇 |
簡體中文 |
選配功能 |
小票打印功能、二維碼掃描槍或二維碼掃描平臺。 |
二維碼消費機聯網通訊拓?fù)鋱D

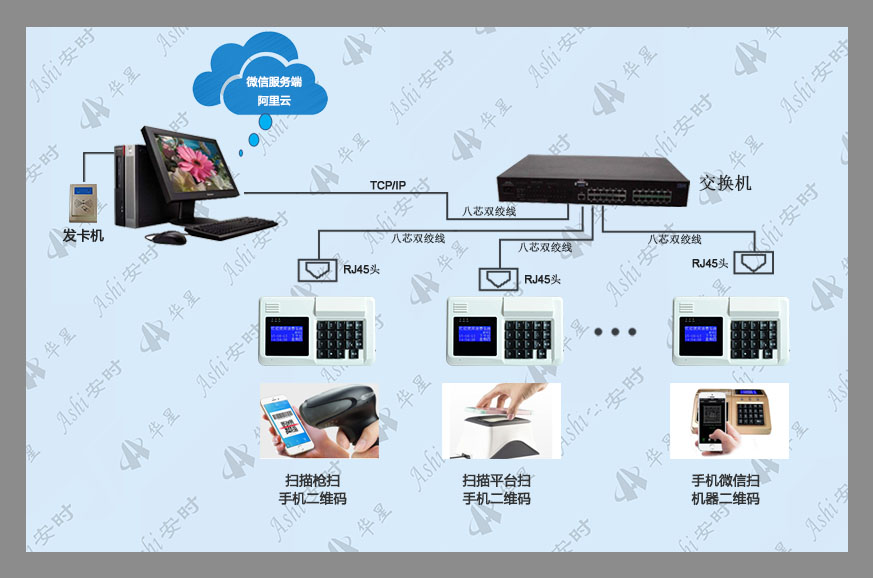

Ⅰ、TCP/IP網絡聯網通訊示意圖
圖1--TCP/IP網絡聯網通訊示意圖
Ⅱ、各種網絡聯網通訊示意圖

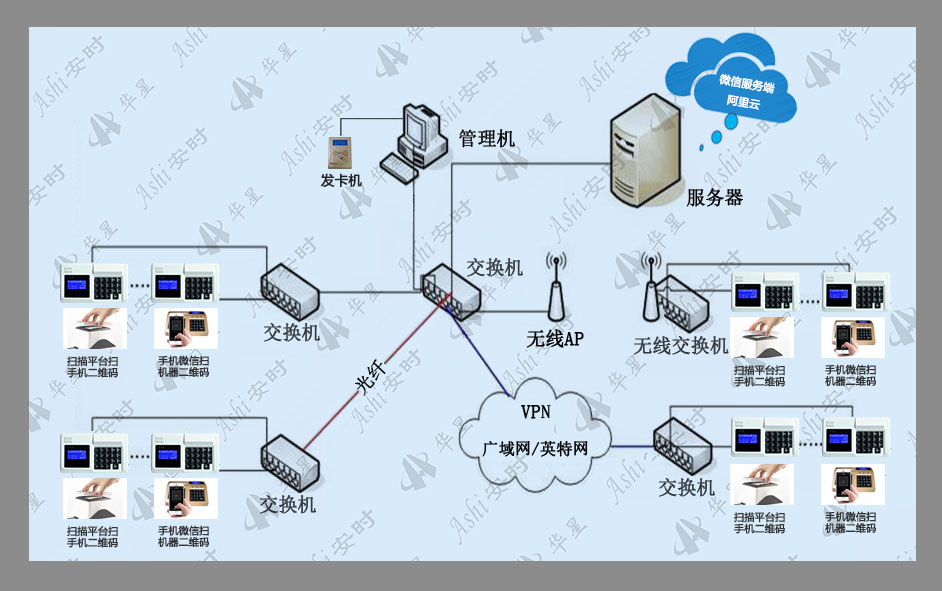

圖2--各種網絡聯網通訊示意圖
微信公眾號二維碼使用流程
Ⅰ、微信公眾號二維碼消費
1）關注微信公眾號
圖1--關注微信公眾號
2）注冊賬戶

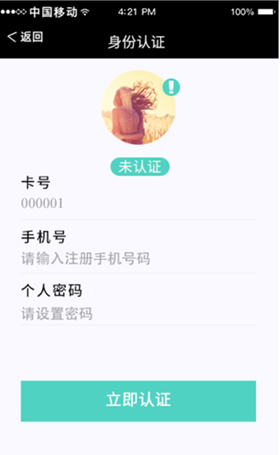

圖2--注冊賬戶
3）消費中心
通過手機自助掃描消費機上的二維碼完成消費，或者選擇手機生成的二維碼被消費機上的掃描槍或掃描平臺掃描完成消費。有三種手機微信支付模式可選擇。

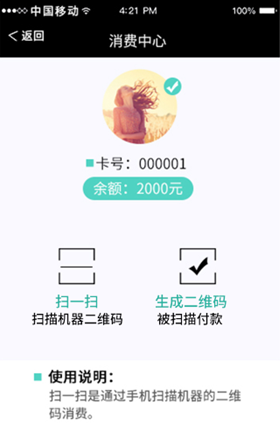

圖3--消費中心

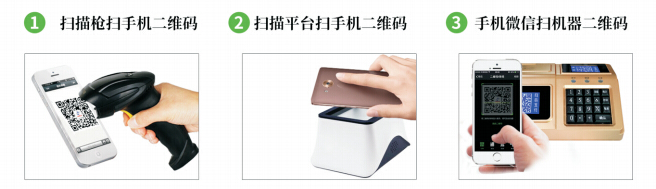

手機微信公眾號支付模式：
（1）通過二維碼消費機外接的掃描槍掃描手機微信公眾號里生成的二維碼，完成消費扣除用戶卡里面的金額。
（2）通過二維碼消費機外接的掃描平臺掃描手機微信公眾里生成的二維碼，完成消費扣除用戶卡里面的金額。
（3）手機微信公眾號里有個消費中心，打開掃一掃，掃描二維碼消費機上生成的二維碼，完成消費扣除用戶卡里面的金額。
圖4--手機微信公眾號支付模式
4）消費完成
微信公眾號二維碼完成消費，不論是手機自助掃描的還是通過掃描平臺被掃描完成消費的，都是扣除IC卡賬戶里面的余額并生成消費報表。支付完成可以通過微信公眾號消息推送，并查詢消費賬單，當然也可以在管理軟件上查詢所有消費記錄并導出、打印消費報表。

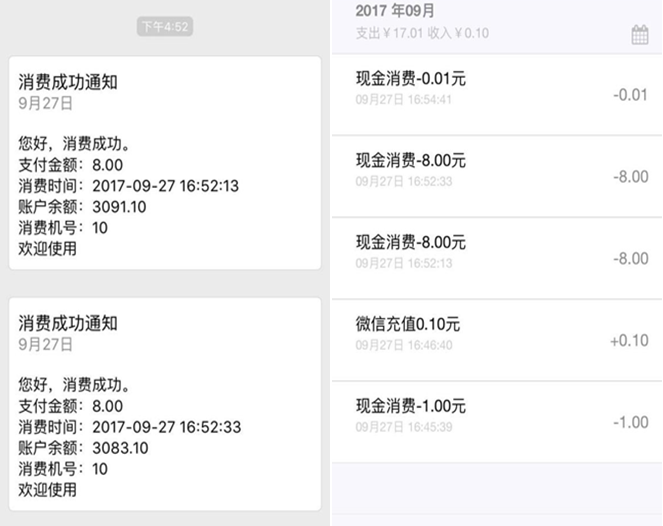

圖5--手機微信公眾號消費信息查詢
溫馨提示：
（1）微信公眾號賬戶余額提現需要手續費0.6%由微信平臺收取，教育機構公眾號平臺免費。
（2）微信公眾賬號申請須提供資料，用戶可以自己到微信服務端申請。
Ⅱ、微信賬戶付款碼消費
打開微信賬戶錢包，向商家出示付款碼，在消費機外接的掃描平臺或掃描槍上出示一下，提示“嘀”的一聲，完成消費扣款，扣除微信賬戶的余額。
圖6--出示微信付款碼消費示意圖
Ⅲ、支付寶賬戶付款碼消費
打開支付寶賬戶，向商家出示付錢碼，在消費機外接的掃描平臺或掃描槍上出示一下，提示“嘀”的一聲，完成消費扣款，扣除支付寶賬戶的余額。

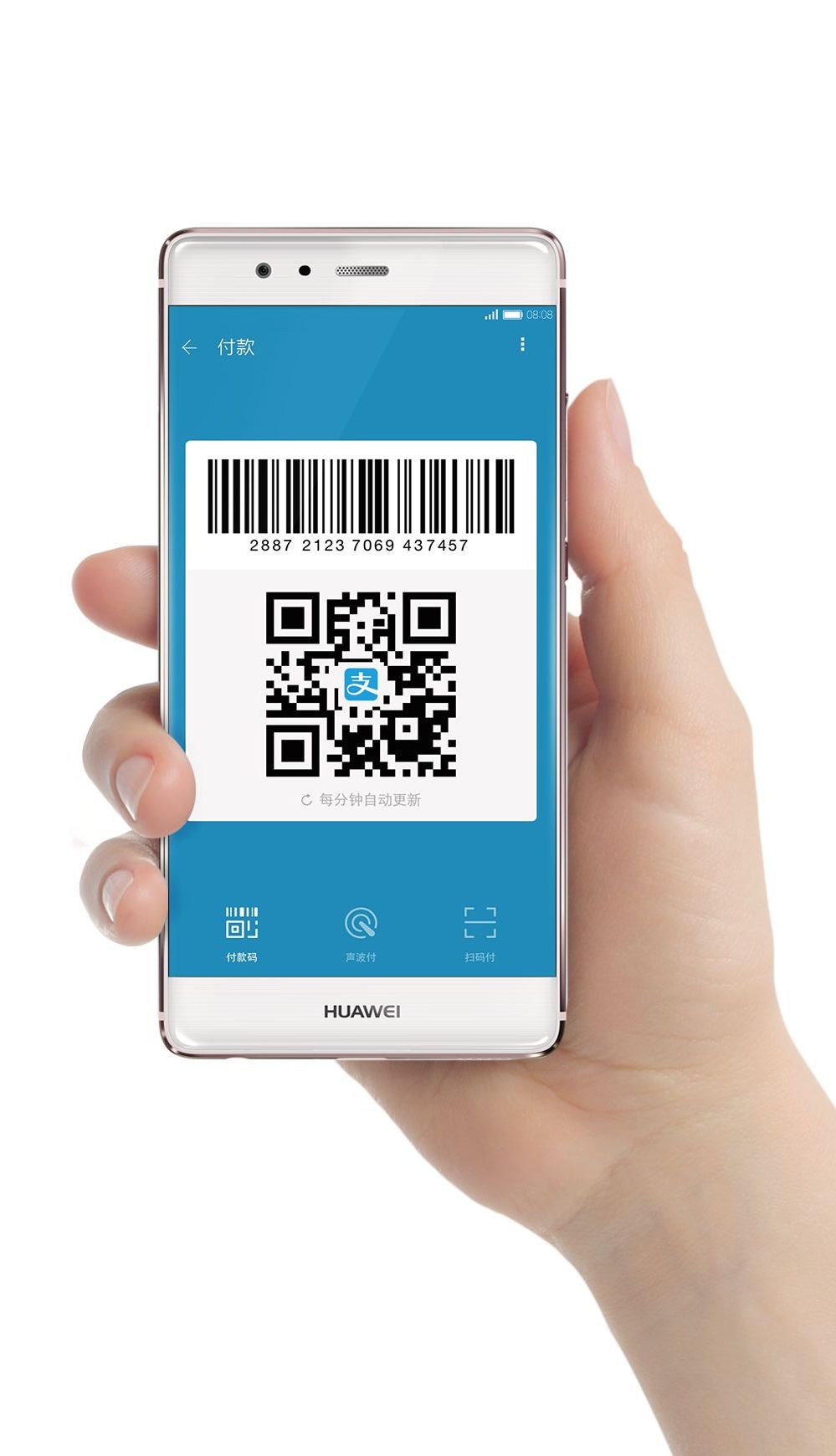

圖7--出示支付寶付款碼消費示意圖
申請微信公眾號需要提供的材料
A、公司/企業
|
序號 |
提供項目 |
|
1 |
營業執照 |
|
2 |
組織機構代碼證 |
|
3 |
稅務登記證 |
|
4 |
銀行開戶許可證 |
|
5 |
法人身份證正反面 |
|
6 |
手持身份證半身照（需身份證清晰） |
|
7 |
法人手機號及郵箱 |
|
8 |
經營場所照片（門牌、門頭、門店內景） |
B、個體經營
|
序號 |
提供項目 |
|
1 |
營業執照 |
|
2 |
法人身份證正反面 |
|
3 |
手持身份證半身照（需身份證清晰） |
|
4 |
法人結算銀行正反面（含簽名） |
|
5 |
法人手機號及郵箱 |
|
6 |
經營場所照片（門牌、門頭、門店內景） |
C、特殊行業
若是特殊行業另外需要提供的資料，如餐飲、超市、保健等須提供《餐飲服務許可證》、《食品衛生許可證》等。
注意事項：證件皆彩色數碼照和彩色掃描件，證件字跡清晰完整。
