產品介紹
TM-300多功能網絡型通道閘系統控制器可以實現單門雙向、雙門單向、通道閘系統自定義撥碼轉換。是為了滿足用戶使用同一款設備既能當作單門雙向門禁控制器使用，又能當作雙門單向、通道閘系統控制器使用，主要應用于智慧校園、工地施工現場、智能大廈、智能小區、高檔別墅、機場、地鐵、車站、圖書館、寫字樓、影劇院、廠礦企業、會展中心、體育場館、旅游景點等社會公共場合的門禁、考勤、電子門票管理系統中，對公共場合進出人員的有序管理。通過本控制器可對進出通道閘機、普通門禁電鎖進行控制，可對進出人員的時間進行記錄、存儲、統計及分析，可對進出人員的權限進行有效設置，如進出日期時間設置、每天進出的時段設置、員工考勤自動統計、監控聯動等等。本控制器外接近距離感應ID/IC卡讀卡器可組成近距離感應卡門禁管理系統，外接指紋或人臉識別讀頭可組成指紋或人臉識別門禁出入管理系統。
本控制器采用國際先進水平的高速運算電路以及Flash海量存儲技術設計，集處理、存儲、通訊功能于一體，具有同通訊口終端快速拆除的特點，軟件監控每個口的通訊活動，選用記憶接口處理單元，可支持由上級站裝入的微程序控制存儲器。產品設計上具有固有的可靠性，擴充了瞬態保護功能，自動自檢功能增強了這種可靠性?？梢悦摍C(jī)存儲感應卡讀卡器的Wiegand 26及Wiegand 34格式的讀卡信息、時間信息和當時的狀態信息。可以外接兩個Wiegand讀卡器，實現1個出入口的雙向進出刷卡，或者2個出入口的進門刷卡。控制器內置Web管理平臺，可直接對控制器進行設置管理，該門禁控制器選用目前先進的集成方案設計而成的新一代門禁控制產品。具有性能穩定、通訊快、容量大、兼容性強、組網方便等特性，其卓越性能在國內外眾多大型門禁系統工程和一卡通系統中得到廣泛證實。
本控制器采用先進的雙CPU設計方案，所有輸入口光藕隔離，所有繼電器輸出帶有瞬間過壓保護，增強了控制器的穩定性和實用性?？刂破髋c讀卡器之間采用Wiegand 26和Wiegand 34通訊格式，控制器與管理電腦之間采用標準的工業TCP/IP網絡通訊，在一個管理系統中，設備臺數不受限制，使工程布線更加輕松、方便、靈活。
平易近人的多語言Windows軟件操作界面，簡單實用，功能強大，無需專業知識即刻輕松掌握，安裝快捷，培訓輕松，操作簡易。
獨立自主的知識產權和開放式的數據通訊協議，使您的系統集成更加便捷，享受更加周到、細致、尖端的技術支持。
本控制器不但擁有常用的人員出入管理功能，例如：脫機運行、實施監控、照片顯示、海量存儲、靈活的權限設置、遠程開門、批量和少量快速設置、方便查詢、報表統計、格式修改和打印、輸出到Excel文件、非法卡報警等功能。而且還擁有很多專業用戶的特殊功能，例如：界面鎖定、消防聯動、反潛回防尾隨、刷卡計數、門內人員在崗時間查詢、強大的地圖等功能。
同時，本控制器管理軟件還贈送了正常班和多班次排班考勤管理軟件、網絡型梯控管理軟件、在線巡更管理軟件等一卡通管理軟件。
產品特性
■多種控制模式選擇
控制器可以通過撥碼開關來實現多種控制模式切換，當控制器用來控制單門門禁時只需要將控制器上的撥碼開關第一位撥至OFF即可，當控制器用來控制雙門門禁或通道閘時只需將控制器上的撥碼開關第一位撥至ON即可。用作單門門禁控制器使用時，可以外接進出各一個讀卡器，用作雙門門禁控制器使用時，可以外接兩個門進入的讀卡器，用作通道閘控制器使用時，可以外接進出閘各一個讀卡器。
■人員出入管理控制鑰匙功能
人員所屬感應卡經授權可以進入門禁管理區域內，未經授權的感應卡所屬人員將被拒之門外。當然，您也可以賦予某些感應卡可以出入所有門的權限，也可以規定某些卡持有者人員只能出入其職責范圍內的區域場所，可以規定她的使用期限是某年某月某日到某年某月某日，或者星期幾可以使用，或者每天的幾點到幾點可以使用。如果卡遺失，只需軟件管理者到軟件內注銷這張卡的權限，不必?fù)?dān)心他可以刷卡進入。
■所有Wiegand接口兼容26、34協議，具有光耦保護功能
本控制器能與帶韋根輸出的門禁設備混合安裝，外接近距離感應ID/IC卡讀卡器可識讀近距離感應ID/IC卡（2～5CM），外接指紋/人臉識別設備可識別經登記的合法的指紋/人臉特征的人進出門禁，可有效地防止人員作弊打卡進出，外接動態二維碼帶藍牙功能的讀卡器可識別經登記的二維碼卡號的人進出門禁，也可以使用藍牙遠距離（約5米左右）開門功能。
■兼具考勤管理功能
本控制器配套管理軟件兼具考勤管理功能，免除人事管理考勤的麻煩，在刷卡開門的同時，該數據也可作為考勤依據，并可以快速、準確、公正地統計出考勤報表，便于人事部門和領導評估員工表現和工作態度。該軟件可以處理多班次排班管理的考勤數據，電腦全智能化處理，處理快捷準確，不會因考勤統計人為疏忽而引起糾紛，可以極大程度地將人事管理人員從繁瑣的考勤統計工作中解脫出來，使其有更多的精力從事其他高效率的管理工作?？梢越y(tǒng)計員工的遲到、早退、曠工、未打卡、加班、請假、出差等考勤情況，并能生成、打印相應的考勤統計報表，一目了然，而且能生成相應的數據庫文件給人事工資或其他財務軟件引用。
■實時監控和聯動功能
可以通過計算機實時監控所有門狀態和進出情況及報警情況，實時顯示人員、人員資料和照片。查詢?nèi)藛T及人員的出入記錄，便于針對具體事情的發生時間進行查詢，落實責任。重要的地方還可以裝網絡攝像頭，配合Web地圖功能，可實現網絡實時監控和視頻抓拍。有火警設備輸入可進行消防聯動，確保工作環境和工作人員、人員的安全?？梢栽诰€遠程開門，強制門狀態為常開或常閉，調節開門延時時間。系統擴展性好，具有大規模聯網功能，您可以隨時以低成本升級增加新的控制器。網絡型控制器支持局域網及互聯網遠程控制。
■報警輸出功能
支持多個事件的報警輸出功能，例如刷無效卡、在無效時間段內刷卡報警、非法闖入報警、開門時間超時報警。在管理軟件上具有報警事件提示，控制器外接聲光報警器具有聲光報警功能。
■簡潔方便實用的管理軟件
系統配備簡體的Windows管理軟件，兼容Win98/2000/2003/XP/NT/7系統，簡潔的操作界面和使用說明，便于您在短時間內熟悉和掌握管理系統，即使操作人員離職，新的操作人員也可以在短時間內通過閱讀說明書熟悉整個系統操作。在系統的穩定性、方便性和安全性上我們的開發人員從使用者的角度出發做出了很多努力和工作，即使普通文員和略懂電腦的保安人員都可以勝任軟件的管理和操作。
■強大的出入管理和權限管理
每個控制器有16組個性化的開放時間段控制，可以定義人員幾月幾日，星期幾，幾點到幾點可以進入某幾個門，可以快捷地注銷某張卡或者使用某張卡或者一批卡。
■海量存儲和掉電保護數據結構
可以脫機存儲3萬張注冊卡管理權限，5萬條存儲記錄，報警容量6萬條。采用非易失性閃存芯片組，停電后數據保存10年不丟失。
■系統的易維護性
在運行過程中的維護應盡量做到簡單易行，系統的運轉真正做到開電即可工作，插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置，前端設備的配置都充分仔細地考慮了系統可靠性，并實施了相應的認證。我們在做到系統故障率最低的同時，也考慮到即使因為意想不到的原因而發生問題時，保證數據的方便保存和快速恢復，并且保證緊急時能迅速地打開通道。整個系統的維護是在線式的，不會因為部分設備的維護，而停止所有設備的正常運作。
■高速運算電路設計
采用國際頂尖品牌ATMEL的高端單片機CPU，運算速度快，刷卡后瞬間開門，沒有任何感覺延時。
■大容量非易失性存儲電路設計
采用先進的類似于U盤的Flash存儲技術，保存數據斷電10年不丟失。市面上有些控制器還采用以前的存儲技術，用外接小電池維持?jǐn)?shù)據和時鐘信息，一旦電池振動、無電、受到電流沖擊，存儲的信息（權限、記錄、時間）有可能丟失。
■防死機軟件狗電路和自檢電路設計
在電力充沛的前提下，電路會自動檢測系統是否死機，如果死機會在瞬間自動智能重啟，感覺系統正常好像永不死機。
■實時時鐘防丟失精準電路設計
采用“精工”技術的內置鋰電池時鐘模塊，即使短路時鐘信息也不丟失，不充電也能維持時鐘運行20年，時鐘精度高，無需經常校準。
■三級防雷防浪涌電路設計（突波過壓保護）
采用高級別三級防雷設計，通過國際標準仿感應雷5000V連續50次放電測試，通過EMI（電磁干擾）及電氣性能質量檢測。相應的防浪涌、防突波、防過壓、抗靜電的指標也在較高檔次。
■免跳線自適應故障自動隔離智能通訊電路設計
標準TCP/IP 10/100M自適應自檢性通訊總線結構，具備通訊檢測和自斷開功能，不會因為局部的通訊故障影響總線的通訊質量，可用于大規模聯網門禁工程。
■防錯接電路設計
系統在很多工程商施工容易出錯的地方進行了大量的防錯接設計，例如：讀卡器電源接反或短路，讀卡器的數據線不小心接了電源，甚至通訊線不小心接了交流電等。無需更換保險，無需返廠維修，將錯誤的接線解除，重新接好即可。保證了施工周期，降低了施工成本。
■多功能型管理軟件
使用了我司的這款門禁控制器，后續增加梯控控制系統、在線巡更系統，無需再次安裝管理軟件，只需安裝相應的硬件設備即可使用同一套管理軟件實現門禁、考勤、網絡型梯控、在線巡更等功能。發一次卡所有設備都能使用，不用擔心多個系統不兼容的問題，減少管理人員大量繁瑣的工作。
技術參數
|
參數名稱 |
TM-300多功能網絡型通道閘系統控制器 |
||
|
撥碼開關 |
撥碼1在OFF位置 |
撥碼1在ON位置 |
撥碼1在ON位置 |
|
功能模式 |
單門雙向門禁控制器 |
雙門單向門禁控制器 |
通道閘系統控制器 |
|
卡片容量 |
3萬張 |
3萬張 |
3萬張 |
|
記錄容量 |
5萬條 |
5萬條 |
5萬條 |
|
報警容量 |
6萬條 |
6萬條 |
6萬條 |
|
驗證速度 |
≤0.1秒 |
≤0.1秒 |
≤0.1秒 |
|
下載速度 |
快 |
快 |
快 |
|
最大聯網數 |
不限 |
不限 |
不限 |
|
實時監控（通訊）功能 |
有 |
有 |
有 |
|
考勤管理功能 |
有 |
有 |
有 |
|
在線巡更功能 |
有 |
有 |
有 |
|
跨網段連接 |
可以 |
可以 |
可以 |
|
強制門狀態為常開或者常閉功能 |
有 |
有 |
有 |
|
遠程開門功能 |
有 |
有 |
有 |
|
電子地圖功能 |
有 |
有 |
有 |
|
防潛返功能 |
有 |
無 |
無 |
|
互鎖功能 |
無 |
有 |
有 |
|
自檢功能 |
有 |
有 |
有 |
|
額定功率 |
≤5W |
≤5W |
≤5W |
|
工作電壓 |
12V DC |
12V DC |
12V DC |
|
工作電流 |
≤80mA |
≤80mA |
≤80mA |
|
運行環境溫度 |
-40℃～60℃ |
-40℃～60℃ |
-40℃～60℃ |
|
運行環境濕度 |
10%-95%RH，無冷凝。 |
10%-95%RH，無冷凝。 |
10%-95%RH，無冷凝。 |
|
主板顏色 |
黑色 |
黑色 |
黑色 |
|
主板重量 |
約120克 |
約120克 |
約120克 |
|
盒裝產品尺寸 |
147mm×105mm×31mm |
147mm×105mm×31mm |
147mm×105mm×31mm |
|
電源功率 |
12VDC/5A |
12VDC/5A |
12VDC/5A |
|
通訊方式 |
TCP/IP 10M/100M自適應，可通過局域網、廣域網管理，用戶可以任意選擇，網絡管理軟件，可輕松管理多臺設備。 |
||
|
最大聯機距離 |
TCP/IP通訊方式，視網絡覆蓋范圍定，軟件管理不受距離限制。 |
||
|
外接讀卡器類型 |
Wiegand26或Wiegand34 (兼容該協議下的一切讀卡器)。 |
||
|
可外接讀卡器數量 |
進門讀卡器1個，出門讀卡器1個。 |
1號門進門讀卡器1個，2號門進門讀卡器1個。 |
進閘讀卡器1個，出閘讀卡器1個。 |
|
控制信號輸出 |
開門控制輸出1個，輔助控制輸出1個。 |
1號門控制輸出1個，2號門控制輸出1個。 |
進閘控制輸出1個，出閘控制輸出1個。 |
|
按鈕輸入 |
開門按鈕1個，禁止按鈕1個(短接時，刷卡不能開門)。 |
1號門按鈕1個，2號門按鈕1個。 |
進閘按鈕1個，出閘按鈕1個。 |
|
門磁輸入 |
門磁信號輸入1個。 |
1號門門磁輸入1個，2號門門磁輸入1個。 |
進閘門磁輸入1個，出閘門磁輸入1個。 |
|
報警輸入 |
報警輸入1個。 |
無。 |
無。 |
|
火警輸入 |
1個，斷開后，產生火警記錄，控制輸出和報警輸出同時動作?？梢酝饨硬Ａ扑槠鳌?span> |
||
|
火警、報警輸出 |
1個接口，軟件界面具備事件報警提示，可以外接聲光報警器。具有非法卡報警、無效時間段刷卡報警、門開超時報警（需要接門磁信號）、非法闖入報警（需要接門磁信號）。 |
||
|
比對方式 |
感應卡序列號。 |
感應卡序列號。 |
感應卡序列號。 |
|
開門延時時間 |
1-65535秒可調。 |
1-65535秒可調。 |
1-65535秒可調。 |
|
卡登記方式 |
直接輸入卡號登記、在發卡機或前端讀卡器上登記。 |
||
|
開門方式 |
單卡、密碼、卡+密碼、雙卡、軟件遠程、自由通行、按鈕、定時。 |
||
|
讀卡器與控制器聯機距離 |
讀卡器到控制器最大聯機距離100米，建議60米內。 |
||
|
時段管理功能 |
16個開放時間段。 |
||
|
停電保護措施 |
高速閃存設計，保存數據10年不丟失。 |
||
|
LED指示燈 |
電源指示燈常亮紅色，工作指示燈常閃藍色，刷卡輸出閃亮綠色，報警輸出閃亮紅色。 |
||
|
安裝方式 |
壁掛或強磁吸附在含鐵的設備上。 |
||
|
保護措施 |
自復保險絲、光藕隔離保護。 |
||
|
應用領域 |
智慧校園、政府機關、科研機構、廠礦企業、智能大廈、寫字樓、辦公樓、智能小區、別墅、銀行金融機構、醫院、賓館酒店等單位。 |
||
|
管理軟件 |
支持實時監測的人員出入管理軟件、考勤管理、在線巡更軟件等。 |
||
|
軟件數據庫 |
Access或SQL Server。 |
||
|
語言選擇 |
簡體中文、繁體中文、英文。 |
||
|
供電方式 |
通過門禁專用電源供電。 |
||

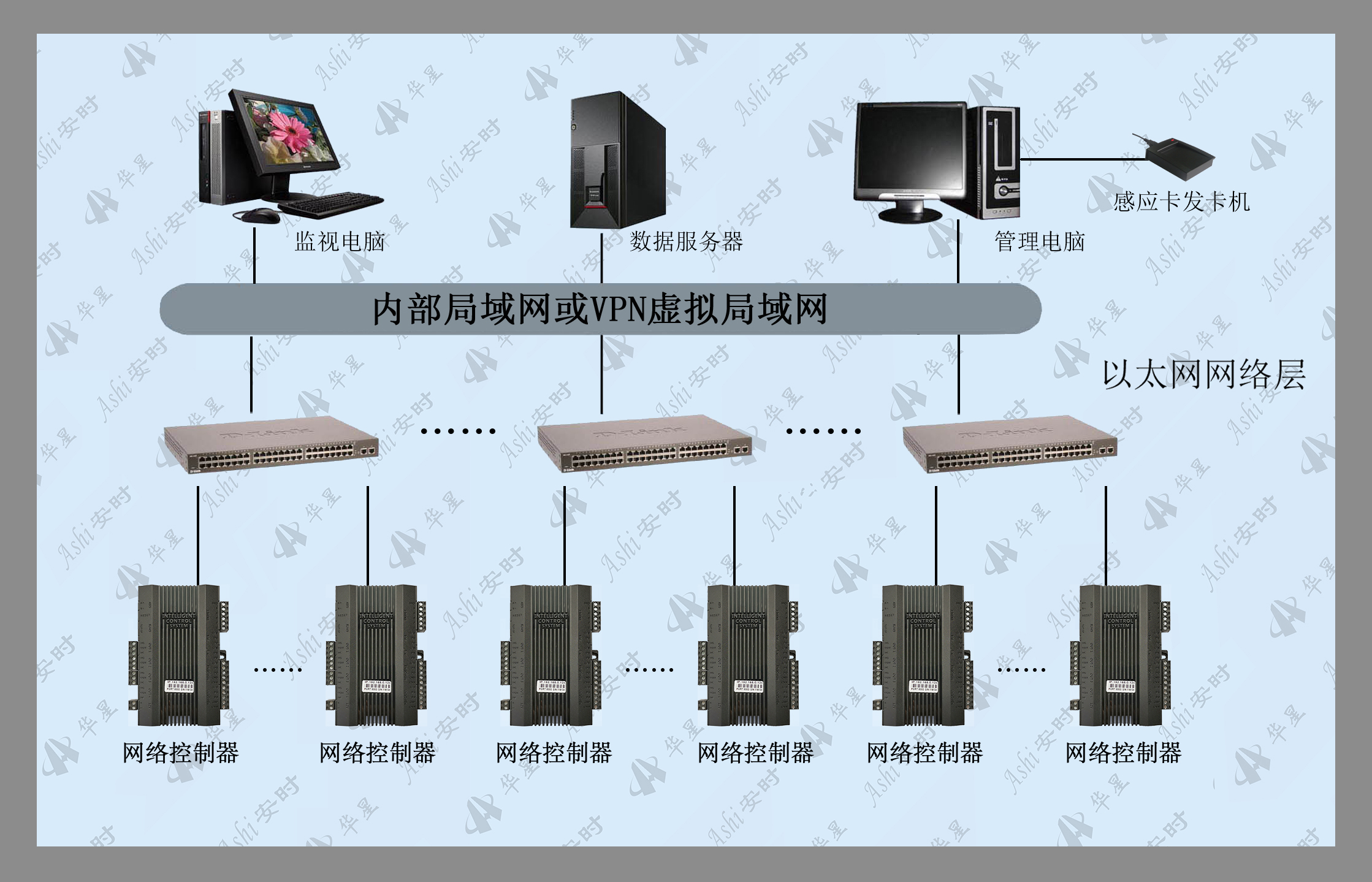

各種方式聯網通訊示意圖
圖1--局域網聯網示意圖
與管理電腦無縫連接，如同加入一臺電腦般簡單快捷。控制方便，連接在網絡上的任意一臺電腦都可以用來實現對網絡型控制器的管理，實現統一的局域網管理。

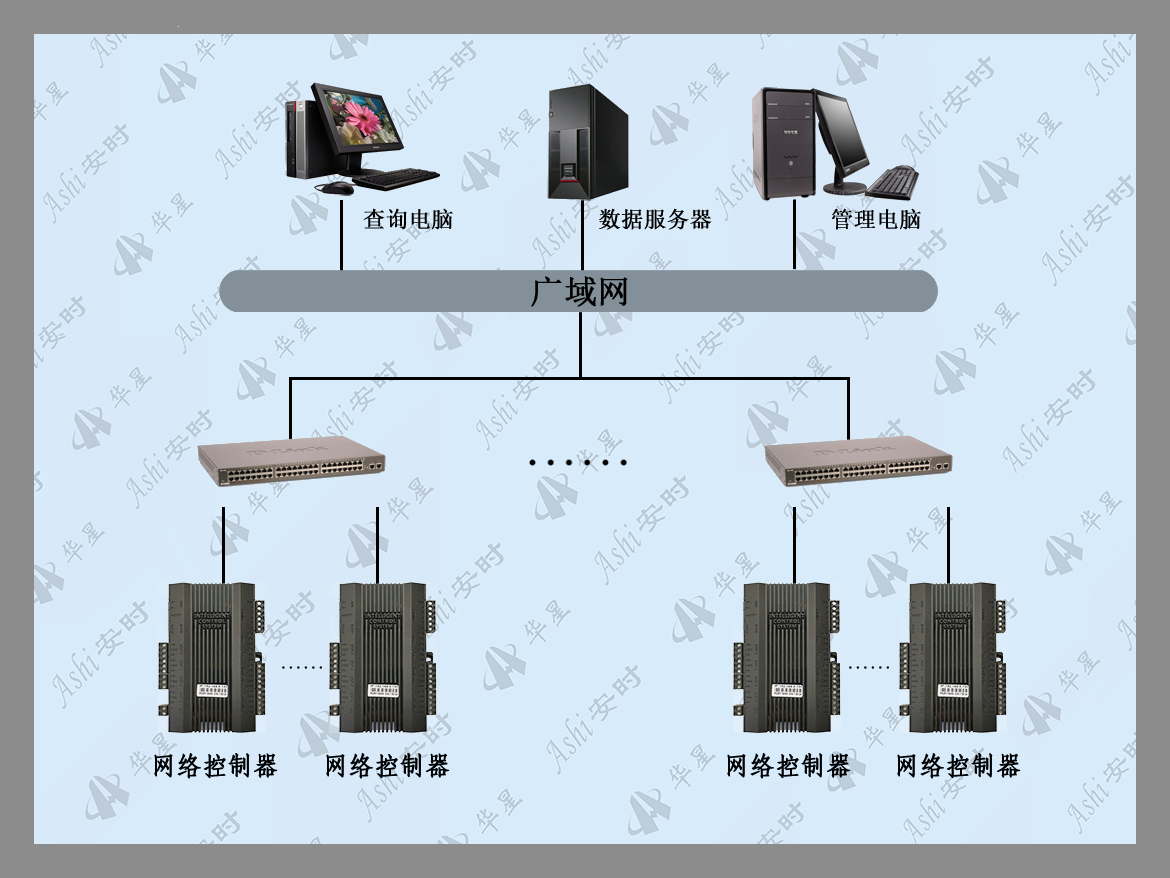

Ⅱ、廣域網聯網示意圖
圖2--廣域網聯網示意圖

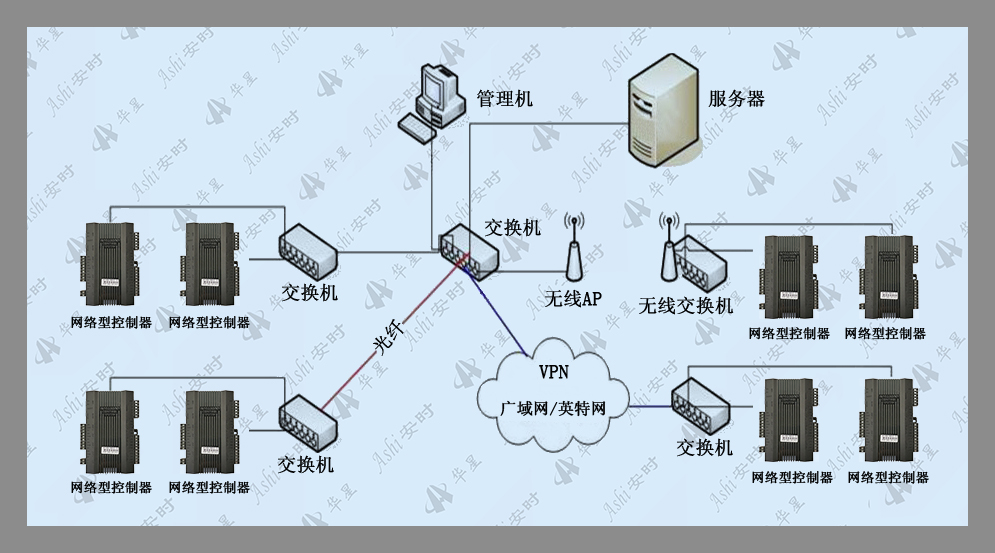

各種網絡聯網通訊示意圖
圖3--各種網絡聯網通訊示意圖
產品接線圖
