產品介紹
WM-400云+在線門禁控制器是為了滿足需求方開發后在線使用，一般用于通道閘系統控制使用，主要應用于工地施工現場、智能大廈、智能小區、高檔別墅、機場、地鐵、車站、圖書館、寫字樓、影劇院、廠礦企業、會展中心、體育場館、旅游景點等社會公共場合的門禁、考勤、電子門票管理系統中，對公共場合進出人員的有序管理。通過本控制器可對進出通道閘機（三輥閘、翼閘、擺閘等閘機）進行控制，可對進出人員的時間進行記錄、存儲、統計及分析，可對進出人員的權限進行有效設置，如進出日期時間設置、每天進出的時段設置、員工考勤自動統計、監控聯動等等。本控制器外接近距離感應ID/IC卡或二維碼讀卡器可組成近距離感應卡或二維碼門禁管理系統，外接生物識別（指紋、人臉、掌紋等識別方式）讀頭可組成生物識別門禁出入管理系統。本控制器的主要工作原理是在門禁控制器上刷卡（密碼、身份證、二維碼、指紋、指靜脈、人臉、RFID、Modbus傳感器）后，實時傳輸?shù)皆贫朔?wù)器，服務器處理接收到的數據，向控制器做出應答，控制器根據應答做出對應的反應，比如開門、報警等動作，同時可以外接語音板實現語音播報和LCD屏幕顯示。這一系列的動作指令要求設備和服務器之間保持在線網絡通信，可選TCP、HTTP協議。
本控制器采用國際先進水平的高速運算電路以及Flash海量存儲技術設計，集處理、存儲、通訊功能于一體，具有同通訊口終端快速拆除的特點，軟件監控每個口的通訊活動，選用記憶接口處理單元，可支持由上級站裝入的微程序控制存儲器。產品設計上具有固有的可靠性，擴充了瞬態保護功能，自動自檢功能增強了這種可靠性?？梢酝饨觾蓚€Wiegand讀卡器，實現1個通道出入口的雙向進出刷卡，或者2個獨立門禁出入口的進門刷卡/出門使用按鈕出門?？刂破鲀?nèi)置Web管理平臺，可直接對控制器進行設置管理，該門禁控制器選用先進的集成方案設計而成的新一代門禁控制產品。具有性能穩定、通訊快、兼容性強、組網方便等特性，其卓越性能在國內外眾多大型門禁系統工程和一卡通系統中得到廣泛證實。
本控制器采用先進的雙CPU設計方案，所有輸入口光藕隔離，所有繼電器輸出帶有瞬間過壓保護，增強了控制器的穩定性和實用性?？刂破髋c讀卡器之間采用Wiegand 26和Wiegand 34通訊格式，控制器采用標準的工業TCP/IP網絡通訊，在一個管理系統中，設備臺數不受限制，使工程布線更加輕松、方便、靈活。獨立自主的知識產權和開放式的數據通訊協議，使您的系統集成更加便捷，享受更加周到、細致、尖端的技術支持。
產品特性
■豐富的功能接口
本控制器支持兩個韋根讀卡器輸入接口，可以接入韋根26、34協議的讀卡器，具有光耦保護功能可以通過WEB配置讀卡器的協議。
本控制器除韋根接口之外，還有1組485接口，2組按鈕開關量輸入，2組門磁信號輸入，2組報警輸入，2組繼電器控制輸出，1組繼電器報警輸出?？赏饨?span>2組溫濕度傳感器，采集溫度和濕度，設置報警范圍產生報警。支持2個232串口輸入，如二維碼掃描儀、二代身份證閱讀器、指靜脈識別儀、指紋模塊。
■支持TCP/IP和HTTP開發通訊協議
開發人員可以根據自己的需要選擇使用哪一種協議，HTTP或者TCP通訊協議只能二選一。HTTP協議支持域名和IP地址服務器，支持自定義URL路徑，適合云端應用開發。TCP協議是可以雙向控制，關鍵是軟件可以隨時發送指令給設備，而HTTP必須由設備發起指令，軟件應答控制。如果需要軟件在沒有人刷卡掃碼的情況下隨機實時開啟，則選用TCP協議，比如用手機遠程開啟。如果都是要求刷卡或者掃碼后開啟，則選用HTTP協議比較簡單。
■可選WIFI和GPRS模塊
可選支持WIFI和GPRS模塊，選配這兩種通訊方式功能受限不支持人臉和照片功能。
■485接口的應用
本控制器有1組485協議接口，接入語音模塊，實時現場播報合成語音，如“歡迎光臨，李經理！”，由服務器軟件控制。接入LCD屏幕顯示，可以實現現場屏幕顯示。支持485通訊傳輸，可以實現自有485設備通訊控制，如二維碼轉換板。支持12組modbus傳感器采集數據。
■232串口接口的應用
支持二代身份證采集儀，可以采集身份證信息，包括照片。支持接入指紋識別模塊、二維碼掃描槍。由于接入身份證閱讀器的功率比較高，控制器自帶的USB口負載不了，最好外接USB電源。
■支持接收大數據傳輸
支持接收大數據（不大于2048字節）的傳輸，如靜脈指紋儀的采集，發送給電腦進行比對。
■報警輸出功能
支持多個事件的報警輸出功能，例如刷無效卡、在無效時間段內刷卡報警、非法闖入報警、開門時間超時報警。在管理軟件上具有報警事件提示，控制器外接聲光報警器具有聲光報警功能。
■強大的出入管理和權限管理
每個控制器有16組個性化的開放時間段控制，可以定義人員幾月幾日，星期幾，幾點到幾點可以進入某幾個門，可以快捷地注銷某張卡或者使用某張卡或者一批卡。
■實時監控和聯動功能
可以通過計算機實時監控所有門狀態和進出情況及報警情況，實時顯示人員、人員資料和照片。查詢?nèi)藛T及人員的出入記錄，便于針對具體事情的發生時間進行查詢，落實責任。重要的地方還可以裝網絡攝像頭，配合Web地圖功能，可實現網絡實時監控和視頻抓拍。有火警設備輸入可進行消防聯動，確保工作環境和工作人員、人員的安全。可以在線遠程開門，強制門狀態為常開或常閉，調節開門延時時間。系統擴展性好，具有大規模聯網功能，您可以隨時以低成本升級增加新的控制器。
■系統的易維護性
在運行過程中的維護應盡量做到簡單易行，系統的運轉真正做到開電即可工作，插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置，前端設備的配置都充分仔細地考慮了系統可靠性，并實施了相應的認證。我們在做到系統故障率最低的同時，也考慮到即使因為意想不到的原因而發生問題時，保證數據的方便保存和快速恢復，并且保證緊急時能迅速地打開通道。整個系統的維護是在線式的，不會因為部分設備的維護，而停止所有設備的正常運作。
■高速運算電路設計
采用國際頂尖品牌ATMEL的高端單片機CPU，運算速度快，刷卡后瞬間開門，沒有任何感覺延時。
■大容量非易失性存儲電路設計
采用先進的類似于U盤的Flash存儲技術，保存數據斷電10年不丟失。市面上有些控制器還采用以前的存儲技術，用外接小電池維持?jǐn)?shù)據和時鐘信息，一旦電池振動、無電、受到電流沖擊，存儲的信息（權限、記錄、時間）有可能丟失。
■防死機軟件狗電路和自檢電路設計
在電力充沛的前提下，電路會自動檢測系統是否死機，如果死機會在瞬間自動智能重啟，感覺系統正常好像永不死機。
■實時時鐘防丟失精準電路設計
采用“精工”技術的內置鋰電池時鐘模塊，即使短路時鐘信息也不丟失，不充電也能維持時鐘運行20年，時鐘精度高，無需經常校準。
■三級防雷防浪涌電路設計（突波過壓保護）
采用高級別三級防雷設計，通過國際標準仿感應雷5000V連續50次放電測試，通過EMI（電磁干擾）及電氣性能質量檢測。相應的防浪涌、防突波、防過壓、抗靜電的指標也在較高檔次。
■免跳線自適應故障自動隔離智能通訊電路設計
標準TCP/IP 10/100M自適應自檢性通訊總線結構，支持DHCP，自動獲取IP地址，安裝更簡單。具備通訊檢測和自斷開功能，不會因為局部的通訊故障影響總線的通訊質量，可用于大規模聯網門禁工程。
■防錯接電路設計
系統在很多工程商施工容易出錯的地方進行了大量的防錯接設計，例如：讀卡器電源接反或短路，讀卡器的數據線不小心接了電源，甚至通訊線不小心接了交流電等。無需更換保險，無需返廠維修，將錯誤的接線解除，重新接好即可。保證了施工周期，降低了施工成本。
■支持自定義密碼加密
支持AES128加密，自定義密碼，數據更安全。
■提供開發包
提供SDK開發包以及Demo代碼。
■應用場景廣泛
1）無人值守的自助設施的門禁管理，如24小時的ATM機、無人超市；
2）分布地域大的工廠和場地，不方便局域網布線的地方，如果方圓幾公里的化工廠的各個大門、基站、氣象站、環境監測站、電力變壓站、連鎖店、校園、主題公園等；
3）臨時性的公共場所，如幾天的展覽館入口；
4）無人值守的公益性區域，如公園、展覽館等；
5）售票分散的收費場所，如主題公園、游樂場所，如“世界之窗”；
6）有眾多公司單位工廠的公共入口，可以開發具有多企業登錄的管理系統；
7）小區入口，可以專門設置訪客自助門禁點，可以用手機掃描門口二維碼，向業主（管理中心）申請進入密碼許可；
8）所有以上場景，都可以通過發送二維碼信息給客人，客戶收到二維碼后作為進入的憑證；
9）所有以上場景，都可以自行開發服務器系統，實現各種使用身份證和二維碼信息的票務系統，根據收到的身份證和二維碼進行鑒別，鑒別中采用各種業務邏輯進行運算，從而實現各種業務需求。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
WM-400 |
產品名稱 |
云+在線門禁控制器。 |
|
卡片容量 |
在線使用不限制 |
通訊協議 |
HTTP、TCP/IP、UDP。 |
|
驗證速度 |
≤0.1秒 |
讀卡器接口 |
支持外接兩個Wiegand26/34協議的讀卡器。 |
|
按鈕輸入 |
2個 |
232串口接口 |
2個，用于外接二維碼掃描儀、二代身份證閱讀器、指靜脈識別儀。 |
|
門磁輸入 |
2個 |
USB接口 |
輸出5V供電，用于身份證閱讀器USB接口供電。 |
|
火警輸入 |
1個 |
輸出5V供電 |
1個DC 5V輸出接口。 |
|
報警輸入 |
1個 |
485擴展接口 |
1個，用于外接LCD顯示屏或語音模塊。 |
|
額定功率 |
≤5W |
控制信號輸出 |
2個（一般接入進閘和出閘各1個）。 |
|
工作電壓 |
12V DC |
報警輸出接口 |
1個接口，可以外接聲光報警器。具有非法卡報警、無效時間段刷卡報警、門開超時報警（需要接門磁信號）、非法闖入報警（需要接門磁信號）。 |
|
工作電流 |
＜120mA |
LED指示燈 |
電源指示燈常亮紅色，工作指示燈常閃藍色，刷卡輸出閃亮綠色，報警輸出閃亮紅色。 |
|
環境溫度 |
-40℃～60℃ |
讀卡器與控制器聯機距離 |
讀卡器到控制器最大聯機距離100米，建議60米內。 |
|
環境濕度 |
10%-95%RH |
盒裝產品尺寸 |
147mm(L)×105mm(W)×31mm(H)。 |
各種方式聯網通訊示意圖
Ⅰ、局域網聯網示意圖

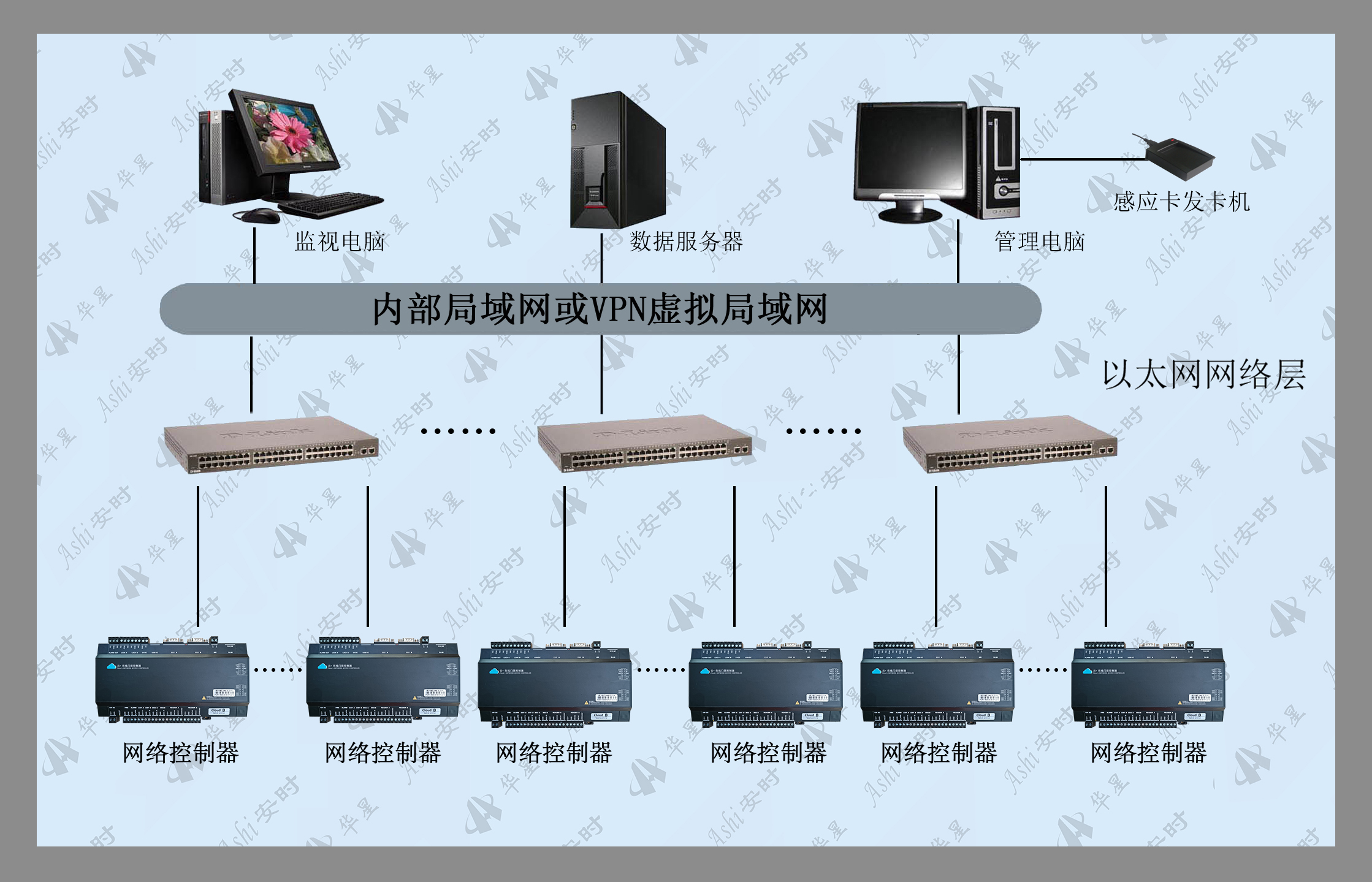

圖1--局域網聯網示意圖
Ⅱ、廣域網聯網示意圖

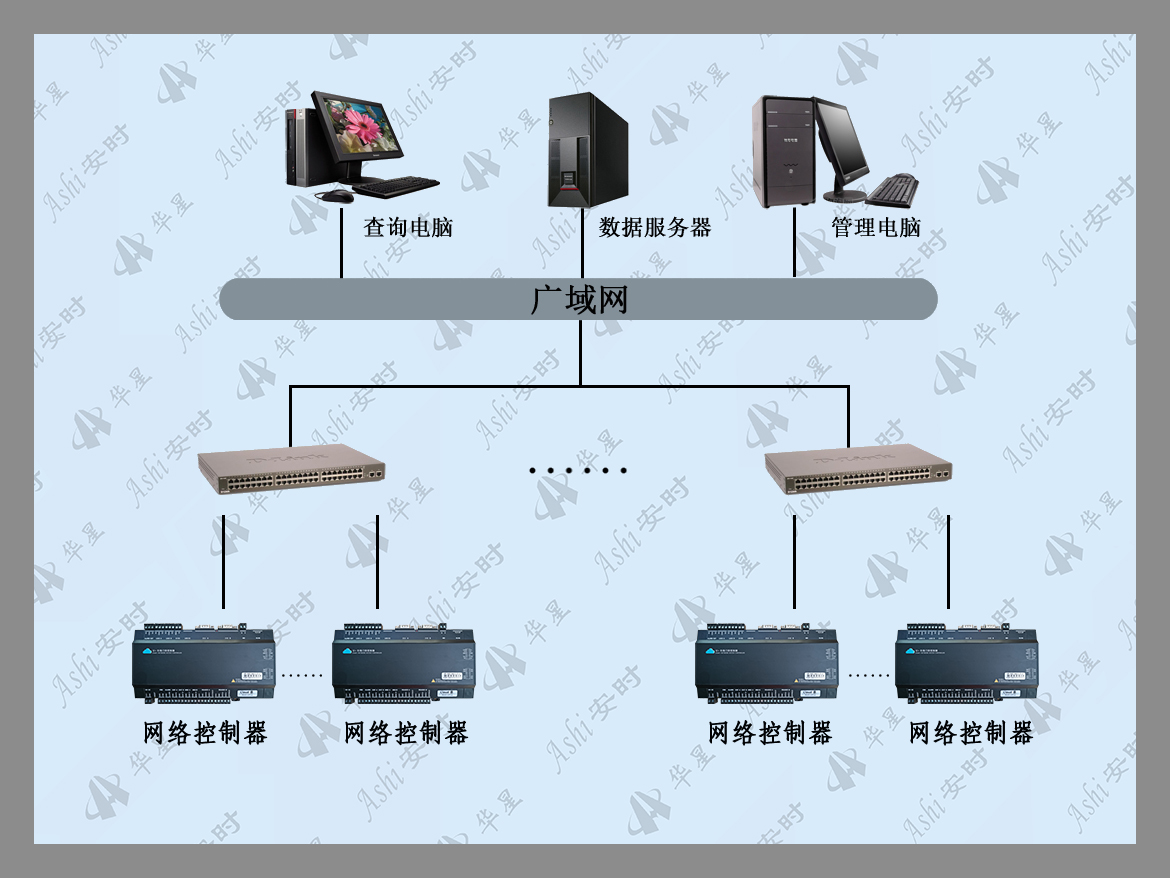

圖2--廣域網聯網示意圖
各種網絡聯網通訊示意圖

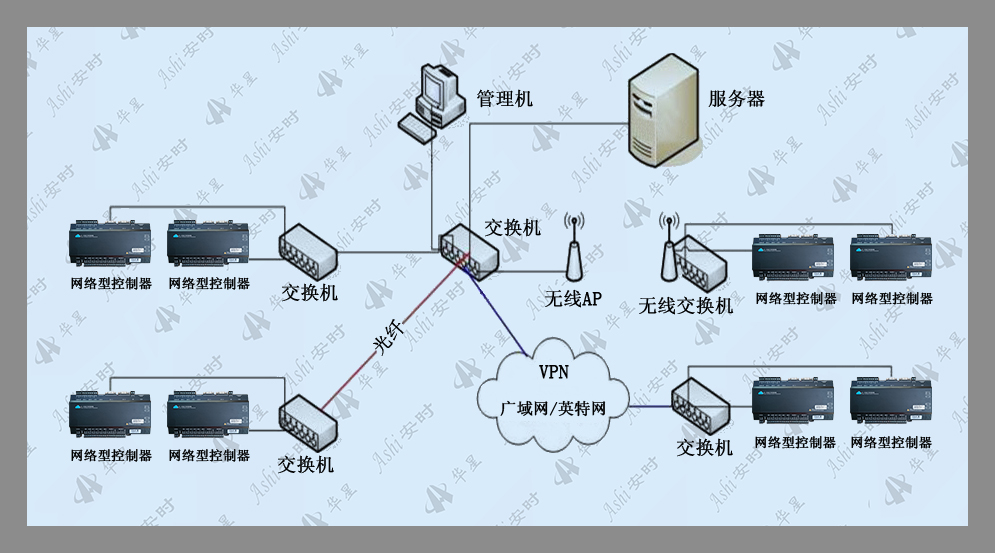

圖3--各種網絡聯網通訊示意圖
產品接線圖
圖4--產品接線圖
