產品介紹
SCT-2013A-TM臺式語音播報網絡型數碼管感應IC卡消費POS機是基于ARM32平臺設計開發的系列感應式支付終端，弧形拱橋外觀設計彰顯尊貴大氣、操作簡便、性能安全可靠、功能實用，采用非接觸式M1卡或者CPU卡實現電子貨幣支付應用，具有自定義中文語音播報，操作便捷，響應速度快、抗干擾性強、堅固耐用、交易安全等優點。持卡人只需將存有電子錢包的IC卡或者CPU卡靠近消費機刷卡感應區便可完成交易。
此消費POS機是我司為了滿足消費電子化、制度化、方便化的要求而研制的新一代產品。支持13.56M的MIFARE I型非接觸式IC卡消費方式，可選配支持非接觸式CPU卡消費方式，具有PSAM卡安全認證模塊，具有操作便捷，交易安全等特點。消費機采用TCP/IP網絡通訊的方式交互數據，在消費系統管理中心，進行統一發卡、掛失、解掛、注銷等操作，可以把每一臺消費機里的每一筆刷卡數據，都可以通過TCP/IP網絡實時傳輸?shù)焦芾碇行姆?wù)器里面，如果管理中心電腦未開啟不能傳送數據的情況，刷卡數據會暫時保存在消費機里面存儲，待管理中心服務器開啟后，可繼續將刷卡數據上傳至管理中心服務器。此款消費機自帶語音播報功能，例如，輸入消費金額后，語音播報“請刷卡+消費金額”，提示消費者刷卡；刷卡成功扣款后也會有語音播報“刷卡成功+消費金額”，表示交易成功，可以在消費機上設置音量的大小。用戶消費時只需要在POS機感應區有效距離內出示卡，即可輕松快速完成消費結算，既方便用戶消費，又方便管理人員統計和管理消費情況，實現消費數據的采集統計和信息過程自動化。結合解決方案可廣泛應用于大型綜合食堂、餐廳、超市、娛樂場所、各種大小型商店等各類收費場所和計費消費應用領域。
產品特性
■數據安全可靠性
支持13.56MHz頻率非接觸式卡片，符合ISO/IEC 14443A/B標準，數據安全可靠。
■數碼管顯示
雙面LED數碼管5位顯示，方便操作員和消費者可同時查看交易信息和內容。
■黑名單管理
具有下載黑名單，黑名單排序整理，黑名單校驗檢索，黑名單掛失解掛等功能。
■系統存儲容量大
系統容量大，外擴4M存儲器，具有完成交易保存流水記錄功能，記錄通過約定通訊方式主動上傳上位機數據庫。
■查詢功能
具有簡單的交易匯總、交易流水查詢功能。
■設備參數設置功能
能設置設備工作參數，能對設備進行自動檢測等。
■人性化的按鍵設計
采用高按鍵感的機械按鍵，按鍵壽命達100萬次，采用防潮、防油污的結構設計方式，耐油污、潮濕等環境，整個鍵盤采用硅膠鍵盤罩防護，防止油污、湯水流入。
■密碼鍵盤功能（選配）
用戶在超出限額時或進行需密碼驗證的交易時輸入密碼使用。
■打印功能（選配）
支持外接串口打印機，可消費扣款成功后打印票據功能。
■語音播報功能
輸入消費金額后，語音播報“請刷卡+消費金額”，提示消費者刷卡；刷卡成功扣款后也會有語音播報“刷卡成功+消費金額”，表示交易成功，可在消費機上設置音量的大小。
■帶后備大容量鋰電池
沒有外電時自動進入節能工作狀態，自帶后備大容量7.4V/900mAh鋰電池，突然斷電或沒電的地方都可以正常使用，可持續功能供電3小時以上。
■消費方式靈活
消費方式可靈活選擇，直接輸入金額消費方式和定額消費方式可選。
■鍵盤功能
【0～9】：數字鍵，用于輸入金額和密碼等數字。
【F1～F2】：設置快捷金額鍵。
【·】：小數點。
【＋】：加號鍵，主界面下進入菜單，輸入金額具有相加功能。
【×】：取消/退出。
【確認】：確認當前操作。
【更正】：取消最近輸入的金額。
■直接輸入消費金額消費方式（自由消費方式）
步驟一：輸入金額
從鍵盤直接輸入交易的金額，或者通過運算得出金額，如“0.5+2+1+3+1.5”，得到金額8，輸入完畢后，按【確認】鍵，LED顯示窗顯示交易金額，同時語音提示：“請刷卡+消費金額”，提示消費者刷卡。
步驟二：用戶刷卡
消費者成功刷卡后，LED顯示窗顯示扣費金額和卡余額，并語音提示：“刷卡成功+消費金額”，表示交易成功。
備注：如果刷卡速度太快，刷卡時間小于0.12秒時可能會出現錯誤提示，這時可放慢速度再刷一次即可；如果按照正確方式多次刷卡無法成功，請參照“常見故障現象及處理方法”的相關措施處理。
步驟三：取消刷卡
在“步驟二”中，提示刷卡后，如果用戶沒有刷卡，按【×】鍵進行下一次交易。
■定額消費方式
步驟一：設定定額消費
按【＋】鍵，選擇【3】，按【確認】鍵設定定額消費方式。輸入想要設定的金額數字，按【確認】鍵完成設定，LED顯示窗顯示定額消費的金額并等待刷卡。
步驟二：消費者刷卡
當消費者刷卡后，LED顯示窗提示消費金額和卡余額，并語音提示：“刷卡成功+消費金額”，表示成功交易。用戶卡拿開1.5秒后LED顯示窗重新提示刷卡，可進入下一次交易。
按下【＋】鍵，LED顯示“FUN SE- 1”，進入菜單選項。按如下的數字鍵再按下【確認】鍵，就進入了對應的功能。
1）【1】：查詢消費記錄。
2）【2】：查詢未采集記錄。
3）【3】：設定定額消費的金額。
4）【4】：常用參數設置
【4.1】：語音設置。
【4.1.1】：開關語音。按F1啟用，F2關閉語音，按確認生效。
【4.1.2】：開關播放金額。按F1啟用，F2關閉播放金額，按確認生效。
【4.1.3】：設置音量。按F4減小，F2增大語音音量。10為正常音量，此項暫不影響蜂鳴器音量。
【4.2】：打印機設置。
【4.2.1】：小票打印聯數。
【4.2.2】：打印機類型設置。
【4.2.3】：打印機波特率設置。
【4.2.4】：小票尾空行數。
【4.2.5】：多聯停頓時間。
【4.3】：統計參數設置。
【4.3.1】：打印統計結果開關。
【4.3.2】：統計10日模式開關。
【4.3.3】：統計灰記錄開關。
【4.4】：刷卡提示設置。
【4.4.1】：刷卡蜂鳴提示開關。
【4.8】：強制簽到（321456）。
5）【5】：感應式支付終端系統初始化。
6）【6】：交易模式設置。
【6.1】：時段定額設置。
【6.2】：錢包組合方式。（1.補助錢包優先；2.電子錢包優先；3.僅刷補助錢包；4.僅刷電子錢包）
【6.3】：聯合扣款方式是否開啟。
【6.4】：脫機卡格式升級參數設置。
【6.5】：超日限額處理方式設置。（1.輸入密碼繼續消費；2.禁止消費）
7）【7】：設置通訊選項。
【7.1】：設置本地IP。
【7.2】：本地端口。
【7.3】：設置網關。
【7.4】：設置子網掩碼。
【7.5.1】：設置服務器ip。
【7.5.2】：設置服務器端口。
【7.5.3】：設置心跳時間。
【7.5.4】：設置快捷簽到時間。
【7.6】：設置通訊地址號。
【7.7】：設置無線頻段號。
【7.9】：MAC地址。
8）【8】：還原到出廠狀態。
9）【9】：設置設備號。
10）【F1～F2】：查詢交易明細。
注意：底層升級操作：關閉電源，重新開機，連續按【0】鍵。
硬件自測檢查：關閉電源，重新開機，連續按【·】鍵。
常見故障現場及處理方法
如果您在使用感應式支付終端時出現了問題，請先從下表中查閱幫助信息，如果還無法解決，請與專業維修人員聯系。
以下說明可能會因功能需求的變化而與實際產品操作不一致，特此說明。
表1：Er X刷卡錯誤
|
出錯提示 |
錯誤說明 |
處理方法 |
|
Er 1 |
黑名單卡 |
沒收卡 |
|
Er 2 |
卡期限到 |
延長使用期限 |
|
Er 3 |
卡類型錯誤 |
重新設定卡類型 |
|
Er 4 |
數據錯誤 |
卡拿到中心修復 |
|
Er 5 |
金額不足 |
請充值 |
|
Er 6 |
鎖卡 |
卡拿到中心修復 |
|
Er 8 |
刷卡失敗 |
重新刷卡 |
|
Er 9 |
超過刷卡次數 |
該時段不能再刷卡 |
|
Er 10 |
補助滿 |
該時段不能再領取補助 |
|
P -- |
超過當天最大消費額 |
輸入用戶卡密碼 |
表2：Hr X硬件錯誤
|
出錯提示 |
錯誤說明 |
處理方法 |
|
Hr 1 |
后備電源電壓不足 |
請充電 |
|
Hr 2 |
內存錯誤 |
請重新開機 |
|
Hr 3 |
指針錯誤 |
請修復 |
|
Hr 4 |
未初始化 |
請初始化 |
|
Hr 5 |
Flash芯片錯誤 |
請返廠維修 |
|
Hr 6 |
數據滿 |
請采集 |
|
Hr 8 |
POS時間錯誤 |
請聯機處理 |
表3：AR X錯誤提示
|
出錯提示 |
錯誤說明 |
處理方法 |
|
AR-10 |
未簽到 |
請聯機處理 |
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
SCT-2013A-TM |
設備款式 |
桌面臺式機。 |
|
存儲容量 |
1萬條 |
讀卡模塊 |
工作頻率為13.56MHz的感應M1卡讀卡模塊。 |
|
黑名單 |
2萬條 |
卡片類型 |
工作頻率為13.56MHz的感應IC卡（M1卡）。 |
|
讀卡距離 |
≤5cm |
通訊距離 |
局域網或VPN虛擬局域網范圍內。 |
|
讀寫時間 |
≤0.3秒 |
消費方式 |
定額消費、自由消費。 |
|
通訊方式 |
TCP/IP通訊 |
工作電源 |
適配器電源AC 220V/50Hz。 |
|
通訊速率 |
10/100M自適應 |
顯示屏 |
LED數碼管雙面顯示屏。 |
|
工作電壓 |
DC12V/1A |
卡片有效期 |
超過卡片有效期可到管理中心延長期限。 |
|
設備功耗 |
≤3W |
時段刷卡次數限制 |
超過時段刷卡次數，該時段不能再刷卡。 |
|
工作溫度 |
-10℃～+50℃ |
日消費最大金額 |
超過當天消費的最大金額需要輸入用戶卡密碼。 |
|
存儲溫度 |
-30℃～+70℃ |
單筆最小/最大消費金額 |
可在管理中心設備參數里面設置。 |
|
工作濕度 |
10%～95% |
刷卡監控 |
有，系統具有實時通訊功能。 |
|
軟件數據庫 |
SQL Server |
后備電源 |
鋰電池（7.4V/900mAh），可持續供電約3小時左右。 |
|
產品重量 |
1Kg |
數據保存 |
10年以上不丟失。 |
|
選配功能 |
打印機功能 |
外形尺寸 |
280(L)×170(W)×90(H)mm |

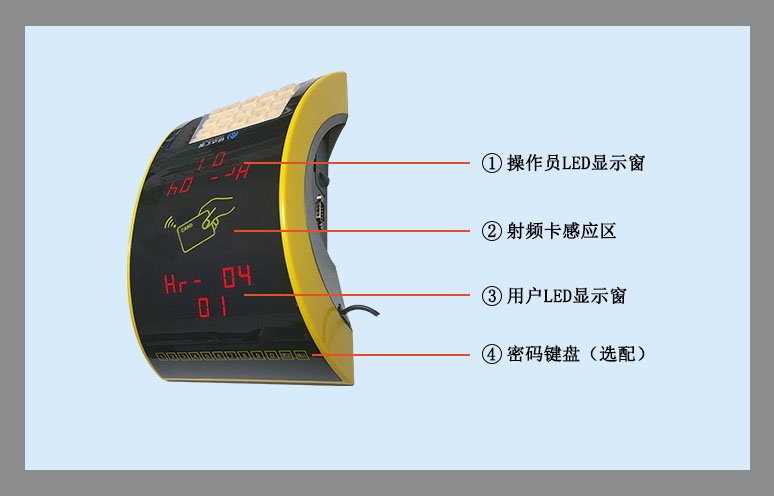

SCT-2013A-TM消費機示意圖
圖1--2013A-TM操作員界面示意圖
圖2--2013A-TM用戶界面示意圖

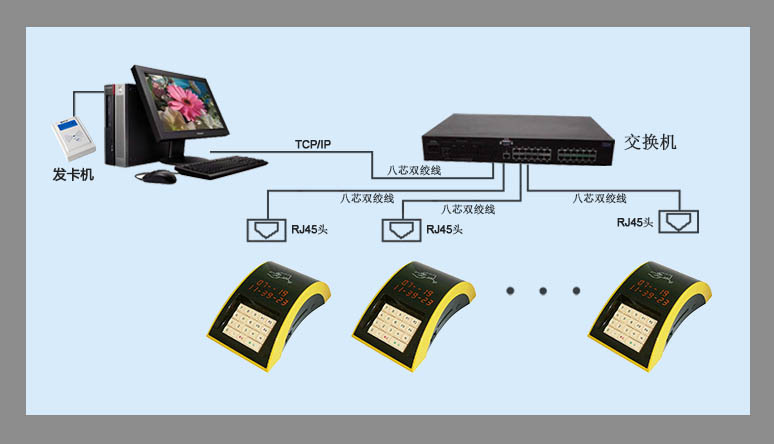

聯網通訊示意圖
如果采用以太網進行消費終端組網。感應式支付終端可以單獨供電，也可以集中供電。網線選擇5類線或者超5類線，首先必須制作以太網支線，以便連接感應式支付終端。以太網設備可以選擇集線器、交換機或者路由器，推薦使用交換機。如果距離超過100米可以用交換機做中繼器。
圖3--聯網通訊示意圖
