產品介紹
MK2200-IC-CW測溫動態人臉識別一體機是我司根據新型冠狀病毒（COVID-19）感染導致的肺炎疫情防控迫切需求，全新推出的非接觸式測溫動態活體人臉感應IC卡混合識別終端，為更好的做到疫情防護，檢測個人體溫狀況，防止交叉接觸感染，保證良好安全的工作環境。本設備集高精度紅外溫度陣列、活體人臉、感應IC卡電路于一體，獨立實現無接觸式人體溫度快速體溫檢測、登記、記錄等功能，實現非接觸式識別驗證，防止交叉感染。設備不僅內置體溫監測模塊，自助測溫，實時預警，有效監測體溫變化，還具備用戶是否佩戴口罩檢測功能。系統匹配體溫異常參數設置功能，驗證時顯示體溫異常信息，設備自動報警及時采取有效預防措施。當然，本款設備除了以上在疫情特殊時期的特別功能之外，還具備門禁考勤系統功能。
本設備基于先進的人臉識別算法和紅外陣列溫度檢測算法的AI門禁考勤終端，由技術研發工程師嘔心瀝血研發的寬動態人臉識別測溫終端產品。它采用雙目寬動態攝像頭、IPS全視角高清液晶顯示屏、紅外陣列人體溫度傳感器，具有活體檢測功能、口罩識別功能、溫度檢測功能、高溫報警功能。本款人臉識別門禁機采用動態、非配合方式進行人臉驗證，相較傳統的刷卡或靜態人臉門禁更為高效，具有快速讀取、動態識別的功能。同時由于人臉特征的唯一性，還解決通行人員忘帶證件、冒用他人證件等問題，根據使用場景不同，用戶可以選擇各種門禁、閘機等不同形態設備，實現對出入口權限的管理。產品支持活體檢測功能，即人臉識別門禁機會通過紅外攝像頭自動識別人臉是否活體，如相片、視頻等造假行為無法通過人臉識別，防止有不良思想的人造假通行，確保系統的安全，若不帶活體檢測的人臉機，容易造成相片、視頻等造假行為通行。
設備整機優選進口鏡頭，IPS全視角高清液晶顯示屏，機身材質使用具有抗沖擊性強、耐熱性強、耐低溫強的ABS塑料，背板使用加厚全金屬電鍍，表面使用亞力克面板防水防塵防煙霧，可以實現在半戶外、強光環境下的正常使用。該產品實現人臉檢測、人臉跟蹤與人臉識別，并可在屏幕上呈現相應的反饋，人臉識別速度快，人臉識別距離在0.3-5米之間，體溫檢測距離在0.3-1.2米之間，支持照片下發注冊。可以存儲2萬個用戶容量、2萬張用戶人臉、2萬張感應IC卡以及20萬條考勤記錄容量保存本地，除此之外還帶有豐富的接口，例如：1路TCP/IP網絡通訊，1路USB接口用于外接鼠標或者U盤，1組韋根信號輸入，1組韋根信號輸出，1組門禁或者閘機信號控制，1組消防信號輸入和1組報警信號輸出。本產品除了當作門禁一體機使用之外，還可以作為門禁讀頭使用更加安全，具有韋根輸出和輸入功能，可以外接動態二維碼讀卡器具有更多的驗證方式。設備采用了嵌入式Linux操作系統，網絡傳輸穩定可靠，設備支持局域網通訊，支持CS架構的一卡通軟件，也可支持BS架構的云平臺管理系統?？记谟涗洈?shù)據存儲在人臉門禁機上，考勤記錄可以通過一卡通管理軟件采集記錄到管理電腦，方便快捷查詢考勤記錄明細，根據記錄明細分析生成報表匯總統計并導出Excel表格及打印功能。
該產品機身外殼采用ABS塑料材質工藝，外形設計美觀大方，安裝簡單方便，可采用壁掛式安裝，也可以選配支架使用立柱式安裝。廣泛應用于政府機關辦公樓、商務寫字樓、工業園區、醫院、學校、工地、公交車、機場、監獄、酒店賓館等需要人流管控的場所，進行快速體溫篩查，高精度人員身份識別。
產品特性
■體溫檢測功能
設備內置進口紅外陣列溫度檢測元件，采用非接觸式紅外體溫監測模塊，自助測溫，實時預警，有效監測體溫變化。用戶使用簡單，只需將人臉顯示在設備的屏幕上且距離設備在0.3至1.2米遠，人的體溫立即在屏幕上顯示出來，精確到0.1℃。用戶可以根據需要在設備上選擇開啟或關閉紅外體溫檢測功能。用戶可以在設備上自定義設置一個體溫預警值（例如設置37.3℃）。
內部員工（已采集人臉的人員）識別：如果用戶檢測溫度沒有超過設置的預警溫度，機器語音播報“體溫正?！辈⑶移聊簧巷@示綠色背景白色字體實時體溫，允許通行。如果用戶檢測溫度超過設置的預警溫度，設備語音播報“您的體溫異?！辈l(fā)出報警提示聲，屏幕上顯示紅色背景白色字體實時體溫，不允許通行；
陌生人（未采集人臉的人員）識別：①當設備未開啟免驗證功能時，如果該陌生人人臉識別測溫沒有超過設置的預警溫度，設備屏幕上出現綠色背景白色字體實時體溫，不允許通行；如果該陌生人人臉識別測溫超過設置的預警溫度，設備語音播報“您的體溫異?！?并發出報警提示聲，屏幕上出現紅色背景白色字體顯示實時體溫，不允許通行；②當設備開啟免驗證功能時，如果該陌生人人臉識別測溫沒有超過設置的預警溫度，機器語音播報“體溫正?！辈⑶移聊簧巷@示綠色背景白色字體實時體溫，允許通行；如果該陌生人人臉識別測溫超過設置的預警溫度，設備語音播報“您的體溫異常” 并發出報警提示聲，屏幕上出現紅色背景白色字體顯示實時體溫，不允許通行。
■口罩檢測功能
本功能在特殊時期（疫情防控時期）和特殊場所（醫院、無塵車間、實驗室等場所）可以根據需要在設備上開啟或關閉佩戴口罩檢測功能，開啟佩戴口罩檢測功能后，用戶需要戴上口罩進行人臉識別驗證通行，否則設備會在屏幕上提示并播報“請帶好口罩”。此功能也可以與測溫檢測功能同時開啟使用，開啟后需要戴上口罩并測溫正常后方可驗證通行。
■設備外形設計美觀
設備機身采用加厚型高強度ABS塑料材質，背板使用全金屬電鍍材料，表面采用亞克力面板，外觀小巧精美，主板電路設計防過壓保護，還防靜電、防雷、防浪涌。
■補光燈
雙補光燈方式提高周圍環境陰暗時的識別率，機器頂部具有兩個可見光LED補光燈，支持人臉感應自動亮光，還有兩個紅外補光燈提高夜間識別率，當人臉識別到時，LED補光燈自動開啟，沒有檢測到人臉時，LED補光燈自動熄滅。
■觸摸液晶顯示屏
顯示屏幕7英寸，全視角IPS高清液晶屏，人臉識別成功時屏幕顯示姓名+您好、編號、人員照片，以及語音播報“體溫正常”并顯示實時體溫，確保了識別記錄數據準確可靠。設備進入菜單全觸摸進入，采用中文拼音輸入法，直接通過設備觸摸屏鍵盤選擇輸入漢字，新增用戶的編號、姓名以及注冊用戶面部、感應卡和密碼均可在設備上獨立完成，實現智能化操作。
■語音提示功能
人臉識別成功時，屏幕提示“姓名+您好、編號”并語音播報“體溫正?！币约皺z測人的實時體溫。沒有采集過的人臉和沒有注冊過的卡在屏幕只顯示此人的實時體溫，其他沒有任何反應并語音提示“?！钡穆曇?。語音大小用戶可自己設置，音量大小0-10可調。
■雙目攝像頭
使用雙目攝像頭，支持寬動態，200萬像素高清攝像頭，通過紅外檢測活體人臉功能，不弄虛作假，相比較單目攝像頭有更好的識別造假通行的行為。
■支持活體檢測功能
本設備具備活體檢測開啟功能，即人臉識別門禁機會通過紅外攝像頭自動識別人臉是否活體，如相片、視頻等造假行為無法通過人臉識別，防止有不良思想的人造假通行，確定了系統的安全，如不帶活體檢測的人臉機，容易造成相片、視頻等造假行為通行。
■數據通訊方式
標配TCP/IP網絡接口，標準的TCP/IP通訊協議設計，可以在局域網內設置IP地址來實現通訊，當然也可以自動獲取IP地址來通訊。支持在局域網內使用一卡通管理平臺軟件通訊，也支持在廣域網上使用云平臺通訊。
■U盤接口
可以插U盤升級固件或者用U盤上傳和下載考勤數據報表，方便不需要學習操作軟件的用戶使用，可以通過U盤導出一個排班表，在導出的排班表上填入相應的人員排班表，再通過U盤將排班表導入到設備中，需要查看考勤報表直接通過U盤導出即可直接查看報表。不能下載用戶檢測的體溫記錄，此接口也可以接鼠標操作設備里面的菜單。
■設備內嵌Linux系統
由于設備內嵌Linux操作系統，網絡傳輸穩定可靠，每一臺設備均有合法授權的唯一MAC地址，適合復雜的網絡環境中使用。
■存儲容量大
設備支持本地存儲2萬個用戶容量、2萬張人臉容量、2萬張用戶感應IC卡片容量、2萬個用戶密碼以及20萬條識別記錄容量。
■離線式識別
用戶人臉信息和感應卡信息可上傳至動態人臉識別門禁考勤一體機上，支持脫機脫網離線式識別。本地存儲20萬條考勤記錄容量，容量已滿可循環刪除記錄。
■韋根輸出信號
支持韋根輸出，輸出人員編號或卡號。本設備具備韋根26或34輸出，因此可以接入有韋根輸入的門禁控制器，這樣會比單獨的門禁機更安全、更有效。當讀頭使用時，可以接入我司A系列、MK系列、XK系列以及TM系列門禁控制器。
■韋根輸入信號
支持韋根輸入，可以外接韋根26或34讀卡器，如果外接我司動態二維碼讀卡器可實現動態二維碼、手機藍牙、NFC等多種開門方式。用戶可靈活選擇除人臉、感應卡驗證外更多的其他開門方式。
■定時響鈴功能
設備自帶定時響鈴功能，用戶可以自定義響鈴時長和響鈴時間點，可設置18個響鈴時間點，響鈴時長1-99秒自定義設置。
■屏保圖片的設置功能
需要通過設置工具軟件可以上傳5張屏保圖片，圖片小于不能超過130KB，圖片像素尺寸為720*1280。
■組合驗證功能
支持在設備修改驗證方式，支持的組合驗證方式有：
標準模式（人臉/感應卡/密碼）：用戶注冊了人臉、感應卡和密碼，使用任何一種驗證方式都能識別成功并開門。
人臉+密碼：用戶人臉識別后語音播報“請輸入密碼”，輸入密碼后才能識別成功并開門。反過來先輸入密碼就會直接開門，此驗證方式主要看使用的場景。
卡+人臉：用戶必須先刷卡后再人臉識別才能驗證成功并開門。
多人考勤：使用此驗證方式，可以多個人的人臉同時出現在屏幕上能識別成功，一般情況下不使用此驗證方式。
■識別速度快、識別距離遠
人臉識別速度小于0.5s，識別距離0.3-5米以內，體溫檢測距離在0.3-1.2米之間，可在設備上設置遠、中、近三擋可調。
■多種途徑注冊用戶人臉
設備支持本地人臉注冊，用戶可直接在設備上注冊人臉、感應卡、密碼，用戶工號和姓名也可以在本地設備上輸入，用戶有多臺設備時，可以在其中1臺設備上登記，再通過管理軟件下載并上傳至其他設備上；也可以通過電子照片導入至管理軟件中，再下發到門禁考勤設備上（照片的大小控制在20KB～1024KB，尺寸應控制在480*640像素左右）；通過電腦外接USB攝像頭并打開軟件直接拍照注冊，注冊好之后下發到設備上；通過動態人臉識別設備在管理軟件中在線采集人臉照片。
■門禁考勤管理功能
設備使用華星MK系列一卡通管理平臺軟件，與我司MK系列門禁控制器使用同一套管理軟件，具有門禁考勤管理功能，可以對每個人設置不一樣的有效開門時間段，在非法時間段出入不開門并在設備屏幕上提示非法出入，可在軟件中查詢每一條出入記錄，包括現場抓拍照片；考勤管理可多班次管理，可以跨夜排班，可以按部門和時間段統計并導出或打印考勤日報表和月報表。
■用戶權限管理
設備可以設置管理員權限，可設置多個用戶為管理員，只有設置過管理員的用戶才能通過人臉、感應卡或密碼驗證進入菜單管理，設備也可以單獨設置一個進入菜單的密碼。管理軟件可以設置用戶操作權限管理，添加系統操作員可勾選相應的操作權限菜單，可以勾選管控的部門和管控的設備。
■軟件數據維護功能
軟件數據庫支持Access和SQL Server兩種數據庫類型，軟件可以手動備份數據庫，操作簡單方便用戶備份。
■擴展功能
可配套通道閘機廣泛用于工地勞務實名制系統、智慧社區和智慧校園的人行通道系統、高端寫字樓大廳通道管理系統、各種會所會員管理系統、景區門票系統等等人臉識別出入管理場景。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
MK2200-IC-CW |
產品名稱 |
測溫動態人臉識別一體機。 |
|
運行系統 |
LINUX系統 |
機身材質 |
ABS塑料機身，背板采用金屬電鍍，表面使用亞克力面板。 |
|
內存 |
1GB DDR3 |
通訊方式 |
TCP/IP（可定制WIFI）。 |
|
存儲容量 |
8GB EMMC |
識別方式 |
人臉/感應IC卡/密碼。 |
|
用戶容量 |
2萬人 |
驗證方式 |
人臉/感應IC卡/密碼、人臉+密碼、卡+人臉。 |
|
人臉容量 |
2萬張 |
顯示屏 |
7英寸IPS全視角高清屏。 |
|
感應卡容量 |
2萬張 |
分辨率 |
1280×720。 |
|
密碼容量 |
2萬個 |
攝像頭 |
寬動態雙目200萬高清攝像頭。 |
|
照片容量 |
5萬張 |
LED補光燈 |
2個可見光補光燈，2個紅外補光燈。 |
|
記錄容量 |
20萬條 |
U盤接口 |
固件升級、導入導出考勤報表、外接USB鼠標。 |
|
識別模式 |
1:N/1:1 |
韋根功能 |
韋根輸入/韋根輸出各1組。 |
|
識別速度 |
≤0.5秒 |
消防輸入 |
1組，接緊急報警開關玻璃破碎器。 |
|
識別距離 |
0.3-5米 |
報警輸出 |
1組，外接DC 12V的聲光報警器。 |
|
活體檢測 |
支持 |
繼電器信號輸出 |
1組。 |
|
出門按鈕 |
1組。 |
響鈴功能 |
支持定時響鈴，響鈴時長1-99秒自定義設置。 |
|
門磁信號輸入 |
1組。 |
體溫檢測 |
采用非接觸式紅外體溫監測模塊，自助測溫，實時預警。體溫檢測距離在0.3-1.2米之間，檢測精度0.1℃。此功能可以根據用戶需要選擇開啟或關閉。 |
|
工作電源 |
DC12V/2A |
體溫預警值 |
用戶自定義設置體溫預警值（例如設置37.3℃，超過此溫度設備自動預警并發出“體溫異?！钡穆曇籼崾荆?/span> |
|
工作電壓 |
DC12V（9-14V） |
口罩檢測 |
支持，開啟此功能后一定要戴上口罩才能識別，不戴口罩識別會在屏幕上提示并播報“請帶好口罩”。此功能可以根據用戶需要選擇開啟或關閉。 |
|
工作電流 |
1300mA |
語音提示 |
識別成功時，語音播報“體溫正?！辈⒃谄聊簧巷@示“姓名+您好、人員編號”、實時體溫。音量大小0-10可調。 |
|
功耗 |
18W MAX |
人臉識別準確率 |
99.9%（1%誤識率下識別通過率99.77%；0.1%誤識率下識別通過率99.27%）。 |
|
工作濕度 |
10%-90% |
防水防塵 |
IP65。 |
|
工作溫度 |
-10℃-65℃ |
產品尺寸 |
231(L)mm×112(W)mm×27(H)mm |

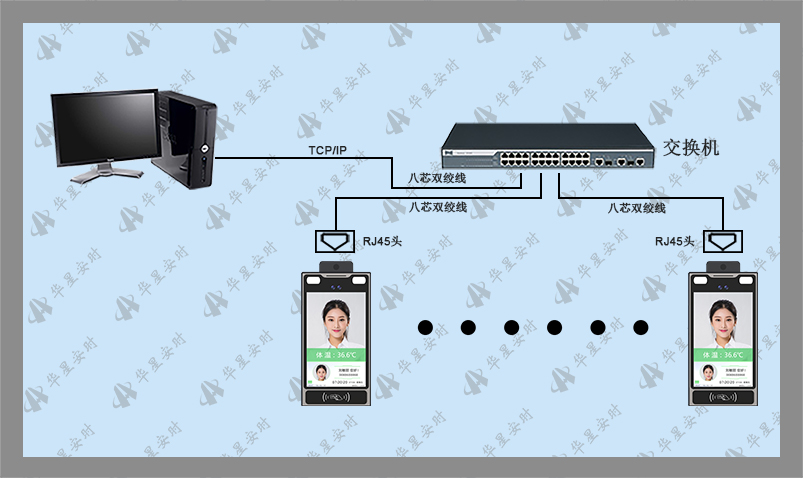

聯網通訊示意圖
圖1--聯網通訊示意圖

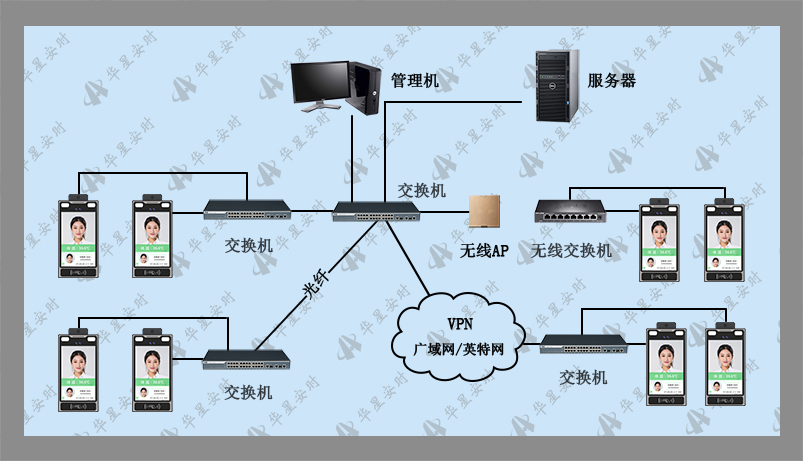

各種網絡聯網通訊示意圖
圖2--各種網絡聯網通訊示意圖

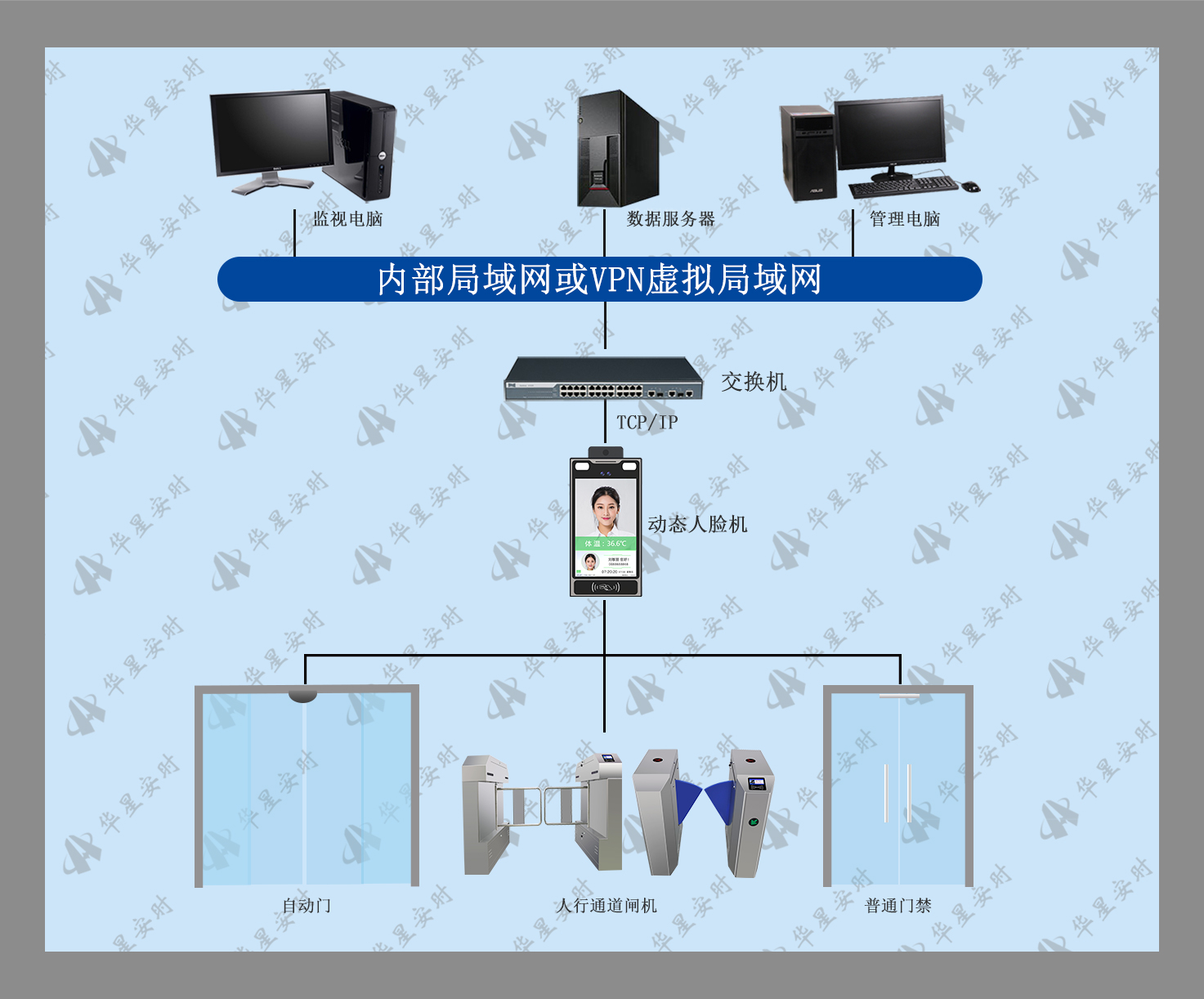

系統產品連接拓?fù)鋱D（作為人臉門禁一體機使用）
圖3--系統產品連接拓?fù)鋱D

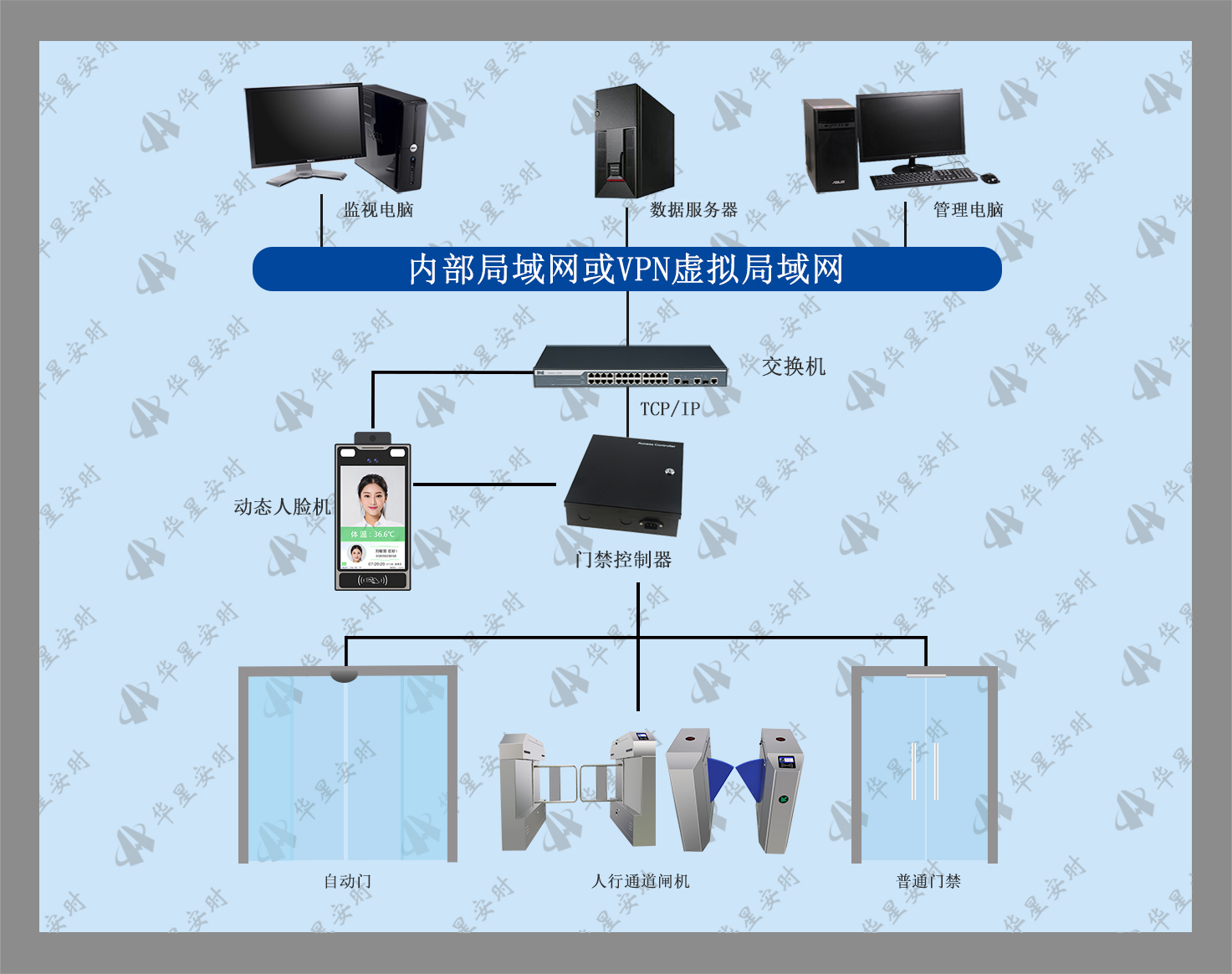

綜合門禁系統產品連接拓?fù)鋱D（作為人臉讀頭使用）
圖4--綜合門禁系統產品連接拓?fù)鋱D

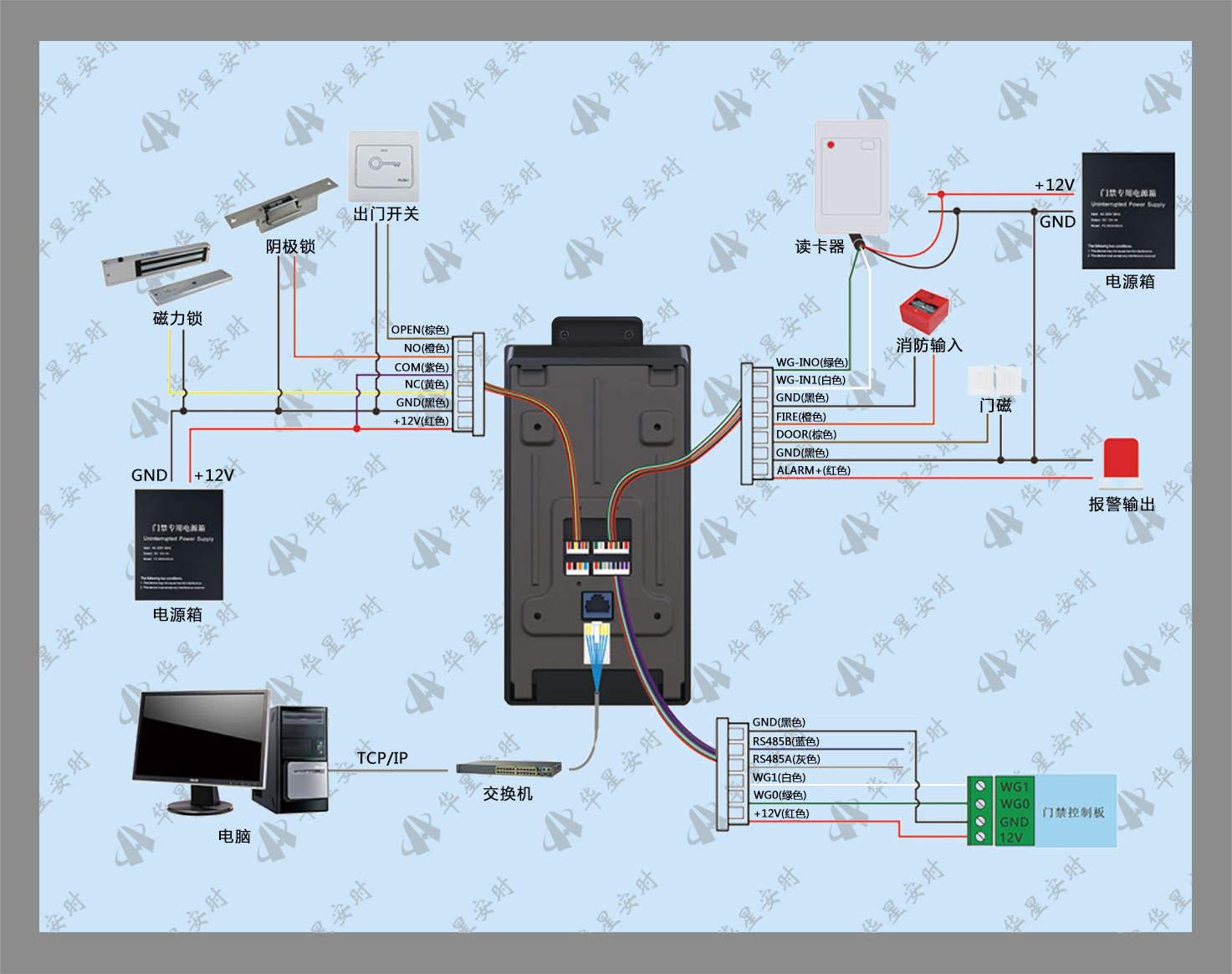

產品接線圖
圖5--產品接線圖
